| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Metalwork |
| Orzecznictwo: | CE, ISO, CCC |
| Numer modelu: | VS1-24KV |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Pakiet ze sklejki |
| Czas dostawy: | 20 dni |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 100 zestawów miesięcznie |
| Model: | VS1 (ZN63A)-24KV | Zdolność niszczenia: | 20, 25, 31,5KA |
|---|---|---|---|
| Napięcie znamionowe: | 24KV | Prąd znamionowy: | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Życie mechaniczne: | 10000 razy | Napięcie silnika: | DC/AC 110V 220V |
| Typ: | Próżnia | Gwarancja: | 1 rok |
| High Light: | Wyłącznik próżniowy wózka ręcznego,wyłącznik próżniowy VS1-24,wyłącznik próżniowy 24KV |
||

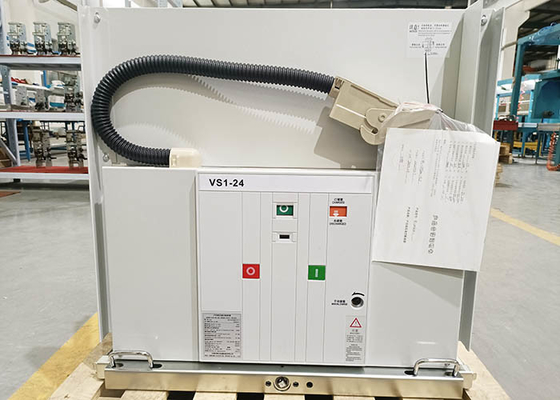

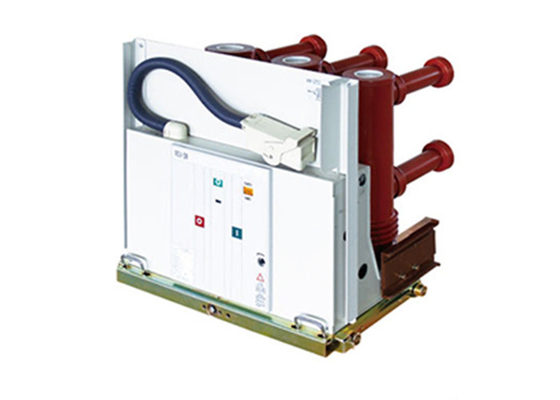

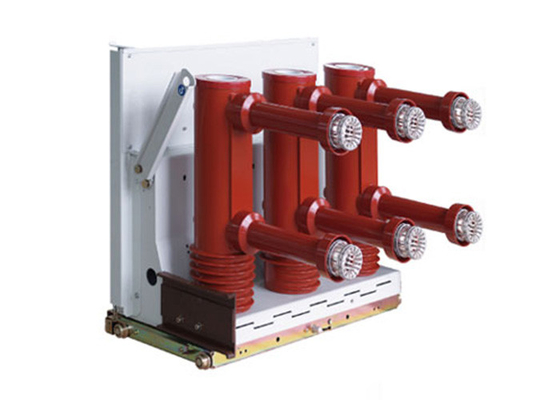

Wewnętrzny wyłącznik próżniowy wysokiego napięcia serii VS1-24 został ulepszony i zaprojektowany na podstawie VD4-24 firmy ABB przez naszą firmę.
1. Główna pętla obwodu przyjmuje izolację złożoną.
2. Próżniowa komora łukowa jest produkowana przez najlepszych producentów, a także możemy zainstalować zagraniczną komorę próżniową zgodnie z wymaganiami użytkownika.
3. Prąd znamionowy: 630A ~ 3150A.Znamionowy prąd odpadania zwarcia: 20K ~ 31,5KA.
4. Wytrzymałość mechaniczna: 20 000 razy.
5. Przeszedł test przełączania pojemności elektrycznej i nie ma ponownego zapłonu.
6. Może być używany w regionie płaskowyżu o napięciu 12 kV i wysokości 4500 metrów.
Parametry techniczne:
| Rzeczy | Jednostka | Data | ||
| Napięcie znamionowe |
KV |
24 | ||
| Znamionowe napięcie udarowe wytrzymywane | 125 | |||
| Znamionowe krótkotrwałe napięcie wytrzymywane o częstotliwości sieciowej (1min) | 65 | |||
| Częstotliwość znamionowa | Hz | 50 | ||
| Znamionowy prąd zwarciowy wyłączalny | KA | 20 | 25 | 31,5 |
| Prąd znamionowy | A |
630 1250 |
630 1250 |
1250 1600 2000 2500 3150 |
| Znamionowy krótkotrwały prąd wytrzymywany | KA | 20 | 25 | 31,5 |
| Znamionowy szczytowy tolerowany prąd | 50 | 63 | 80 | |
| Znamionowy prąd załączania zwarcia (wartość szczytowa) | 50 | 63 | 80 | |
| Napięcie wytrzymywane częstotliwości sieciowej obwodu wtórnego (1min) | V | 2000 | ||
| Znamionowa sekwencja operacji | Otwarte－0.3S－Zamknij Otwarte 180S－Zamknij Otwarte | |||
| Znamionowy czas trwania prądu zwarciowego | S | 4 | ||
|
Znamionowy prąd wyłączania banku pojemności pojedynczego/back-to-back Ustaw prąd wyłączania
|
A | 400/400 | ||
| Czas otwarcia (napięcie znamionowe) | SM | 20～50 | ||
| Czas zamknięcia (napięcie znamionowe) | SM | 35～70 | ||
| Żywotność mechaniczna | czasy | 10000 | ||
| Znamionowy zwarciowy prąd wyłączania | czasy | 20 | ||
| Dopuszczalne zużycie gromadzi grubość ruchomych i statycznych styków | mm | 3 | ||
| Znamionowe napięcie robocze zamknięcia | w | AC110/220 DC110/220 | ||
| Znamionowe napięcie robocze otwarcia | w | AC110/220 DC110/220 | ||
| Napięcie znamionowe silnika magazynującego energię | w | AC110/220 DC110/220 | ||
| Moc znamionowa silnika magazynującego energię | w | 70 | ||
| Czas magazynowania energii | S | ≤15S | ||
| Odległość otwarcia styków | mm | 14±1 | ||
| Udar kontaktowy | mm | 3,5±1 | ||
| Czas odbicia kontaktu | SM | ≤2 | ||
|
Trójfazowe otwieranie i zamykanie niejednorodność |
SM | ≤2 | ||
| Średnia prędkość otwierania (przód 8mm) | SM | 1,4±0,2 | ||
| Średnia prędkość zamykania | SM | 0,7±0,2 | ||
| Amplituda odbicia styku otwierającego | SM | ≤2 | ||
| Rezystancja obwodu głównego | Ω |
≤80(630A) ≤60(1250A) ≤40(1600～2000A) ≤25(powyżej 2500A) |
||
