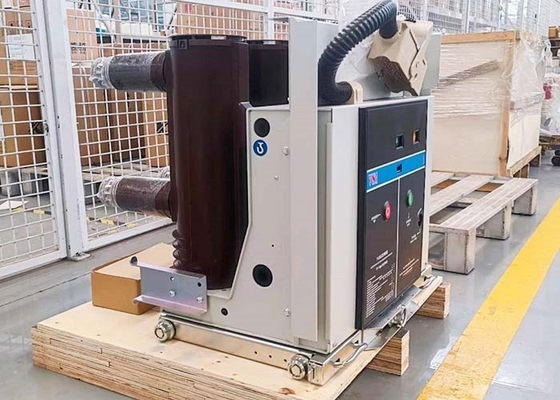

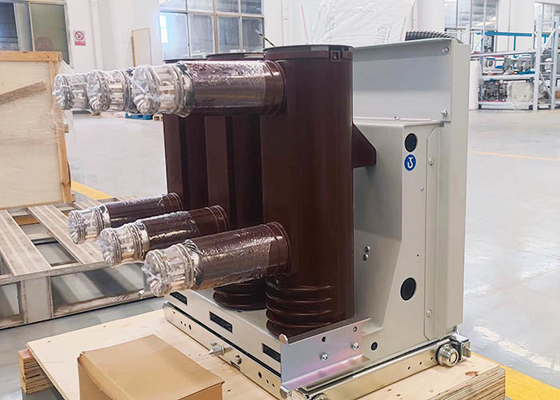

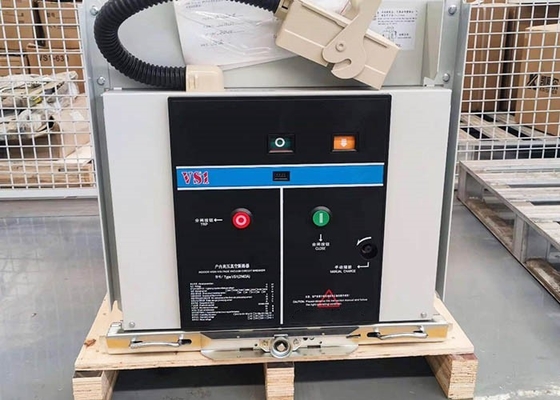

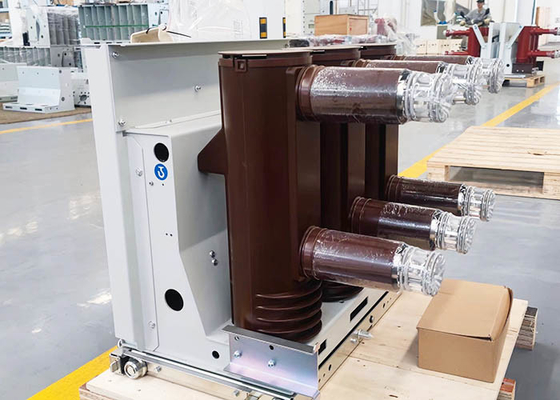

Wewnętrzny próżniowy wyłącznik wysokiego napięcia VS1-12 (ZN63A) przyjmuje zamkniętą formę izolacyjną i instaluje wewnątrz i na zewnątrz fałdy na głównym cylindrze izolacyjnym. Jego porównawcza droga pełzania osiąga standard DL. Doskonałe cechy wyłącznika to: mały rozmiar, niezawodna izolacja, brak zanieczyszczeń, odporność na wybuchy, stabilna wydajność, precyzyjne parametry techniczne, długi cykl konserwacji i tak dalej.
Wewnętrzny próżniowy wyłącznik wysokiego napięcia VS1-12 (ZN63A) jest wyłącznikiem typu stałego, opracowanym i zaprojektowanym na podstawie typu wózka VS1. Może pasować do szaf takich jak XGN2, GG1A i GGX2 i zastąpić wadliwy stary wyłącznik (np. wyłącznik olejowy). Wyłącznik posiada wiele zalet, takich jak niewielkie zmiany, niskie nakłady inwestycyjne, łatwa instalacja i oszczędność czasu.
Parametry techniczne:
| Pozycje | Jednostka | Dane | |||
| Napięcie znamionowe |
KV | 12 | |||
| Znamionowe napięcie udarowe wytrzymywane | 75 | ||||
| Znamionowe napięcie wytrzymywane częstotliwości mocy krótkotrwałej (1min) | 42 | ||||
| Częstotliwość znamionowa | Hz | 50 | |||
| Znamionowy prąd zwarciowy wyłączania | KA | 20 | 25 | 31.5 | 40 |
| Prąd znamionowy | A | 630 1250 | 630 1250 | 1250 1600 2000 2500 | 1600 2000 2500 3150 4000 |
| Znamionowy prąd wytrzymywany krótkotrwały | KA | 20 | 25 | 31.5 | 40 |
| Znamionowy szczytowy prąd wytrzymywany | 50 | 63 | 80 | 100 | |
| Znamionowy prąd zwarciowy załączania (wartość szczytowa) | 50 | 63 | 80 | 100 | |
| Napięcie wytrzymywane częstotliwości mocy obwodu wtórnego (1min) | V | 2000 | |||
| Znamionowa sekwencja operacji | O－0.3S－CO 180S－CO | ||||
| Znamionowy czas trwania prądu zwarciowego | S | 4 | |||
Znamionowy prąd wyłączania pojedynczego/tył do tyłu banku pojemności Ustaw prąd wyłączania | A | 630/400 (40KA to 800/400) | |||
| Znamionowy prąd załączania udarowego banku kondensatorów | KA | 12.5 (Częstotliwość≤1000Hz) | |||
| Czas otwarcia (napięcie znamionowe) | ms | 20～50 | |||
| Czas zamknięcia (napięcie znamionowe) | ms | 35～70 | |||
| Żywotność mechaniczna | razy | 10000 | |||
| Znamionowa liczba cykli wyłączania prądu zwarciowego | razy | 50 (40KA to 30) | |||
| Dopuszczalna grubość zużycia skumulowanego styków ruchomych i statycznych | mm | 3 | |||
| Znamionowe napięcie robocze zamykania | v | AC110/220 DC110/220 | |||
| Znamionowe napięcie robocze otwierania | v | AC110/220 DC110/220 | |||
| Napięcie znamionowe silnika magazynowania energii | v | AC110/220 DC110/220 | |||
| Moc znamionowa silnika magazynowania energii | w | 70 | |||
| Czas magazynowania energii | s | ≤15S | |||
| Odległość otwarcia styków | mm | 11±1 | |||
| Skok styku | mm | 3.5±1 | |||
| Czas odbicia styku | ms | ≤2 (40KA≤3) | |||
Trójfazowe otwieranie i zamykanie niejednorodność | ms | ≤2 | |||
| Średnia prędkość otwierania (przód 8mm) | m/s | 0.9～1.3 | |||
| Średnia prędkość zamykania | m/s | 0.5～0.8 (40KA to 0.5～0.9) | |||
| Amplituda odbicia styku otwierającego | ms | ≤3 | |||
| Rezystancja obwodu głównego | Ω | ≤50(630A) ≤45(1250A) ≤35(1600～2000A) ≤25(powyżej 2500A) | |||
| Ciśnienie styku zamykającego | N | 2400±200 (25KA) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
