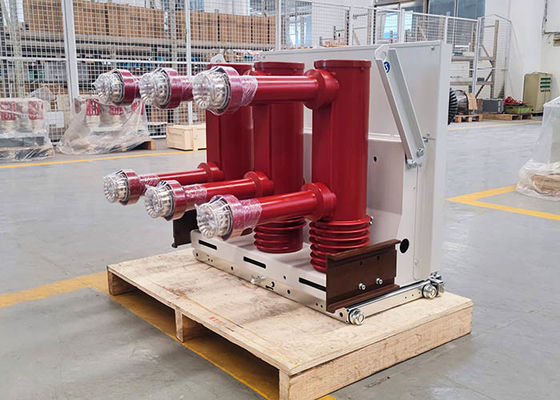

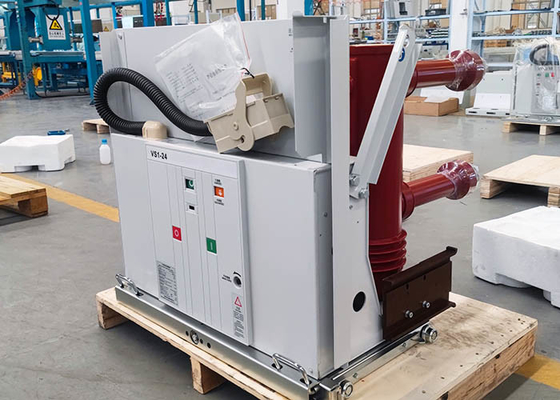

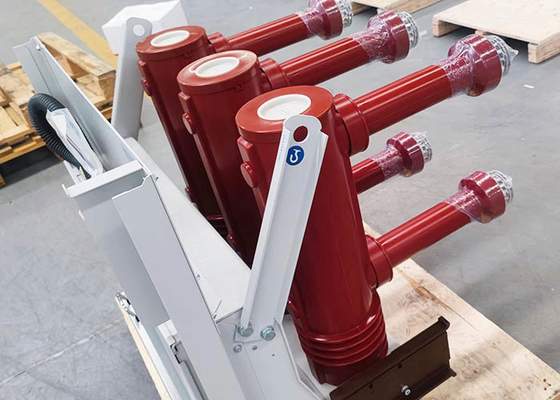

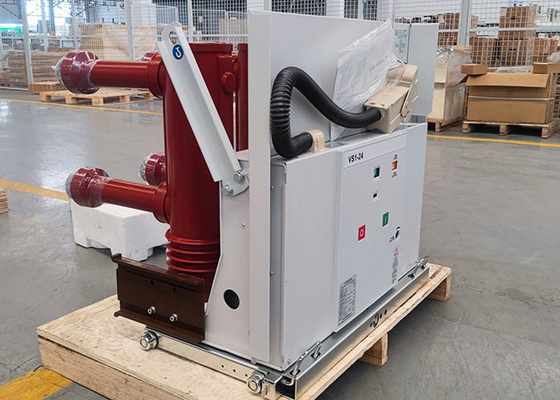

Przerywacz vakuum o wysokim napięciu w pomieszczeniach serii VS1-24 został ulepszony i zaprojektowany na podstawie VD4-24 firmy ABB przez naszą firmę.
1/Główna pętla obwodu /przyjmuje izolację złożoną.
2Wyroby są produkowane przez najwyższej klasy producentów i możemy również zainstalować zagraniczne próżniowe łuki zgodnie z wymaganiami użytkownika.
3. Narysowany prąd: 630A ~ 3150A. Narysowany prąd przerwania zwarcia: 20K ~ 31.5KA.
4Wytrzymałość mechaniczna: 20 000 razy.
5/Przeszedł test przełączania mocy elektrycznej /i nie ma ponownego zapłonu.
6Może być stosowany w regionie płaskowygo napięcia 12KV i wysokości 4500 metrów.
Parametry techniczne:
| Pozycje | Jednostka | Data | ||
| Nomienne napięcie |
KV |
24 | ||
| Impuls znamionowy wytrzyma napięcie | 125 | |||
| Nominalna częstotliwość zasilania krótkotrwałego, napięcie wytrzymałe (1min) | 65 | |||
| Częstotliwość nominalna | Hz | 50 | ||
| Narysowany prąd przerywania zwarcia | KA | 20 | 25 | 31.5 |
| Prąd nominalny | A |
630 1250 |
630 1250 |
1250 1600 2000 2500 3150 |
| Prąd krótkotrwałego wytrzymania | KA | 20 | 25 | 31.5 |
| Narysowany maksymalnie dopuszczalny prąd | 50 | 63 | 80 | |
| Narysowany prąd wytwarzający zwarcie (wartość szczytowa) | 50 | 63 | 80 | |
| Częstotliwość zasilania obwodu wtórnego, napięcie wytrzymałe (1min) | V | 2000 | ||
| Nominalna sekwencja działania | Otwórz-0.3S-Zamykaj Otwórz 180S-Zamykaj Otwórz | |||
| Oznaczona długość prądu zwarcia | S | 4 | ||
|
Narysowany prąd przełomowy w banku pojemności pojedynczego/zwrotnego Prąd przerywający ustawiony
|
A | 400/400 | ||
| Czas otwierania ( napięcie znamionowe) | ms | 20 ¢50 | ||
| Czas zamknięcia ( napięcie znamionowe) | ms | 35 ¢70 | ||
| Żywotność mechaniczna | czasy | 10000 | ||
| Nominalne czasy przerwania prądu przerywającego w przypadku zwarcia | czasy | 20 | ||
| Dopuszczalna grubość akumulacji zużycia ruchomych i statycznych kontaktów | mm | 3 | ||
| Narysowane napięcie robocze zamknięcia | V | AC110/220 DC110/220 | ||
| Nominalne napięcie robocze otwarcia | V | AC110/220 DC110/220 | ||
| Narysowe napięcie silnika magazynowania energii | V | AC110/220 DC110/220 | ||
| Moc znamionowa silnika magazynowania energii | w | 70 | ||
| Czas przechowywania energii | s | ≤ 15S | ||
| Odległość otwierania kontaktu | mm | 14±1 | ||
| Uderzenie kontaktowe | mm | 3.5±1 | ||
| Czas odbicia kontaktu | ms | ≤ 2 | ||
|
Trójfazowe otwieranie i zamykanie heterogeniczność |
ms | ≤ 2 | ||
| Średnia prędkość otwierania (przednie 8 mm) | m/s | 10,4±0.2 | ||
| Średnia prędkość zamknięcia | m/s | 00,7±0.2 | ||
| Amplituda odbicia kontaktu otwierającego | ms | ≤ 2 | ||
| Opór obwodów głównych | Ω |
≤ 80 ((630A) ≤ 60 ((1250A) ≤ 40 (~ 1600 ∼ 2000 A) ≤ 25 (~ ponad 2500 A) |
||
