cechy

specyfikacje

Model: VS1 (ZN63A)-24KV

Zdolność niszczenia: 20, 25, 31,5KA

Napięcie znamionowe: 24KV

Prąd znamionowy: 630A, 1250A, 1600A, 2000A, 2500A, 3150A

Życie mechaniczne: 10000 razy

Napięcie silnika: DC/AC 110V 220V

mechanizm: Wiosenne ładowanie energii

Gwarancja: 1 rok

Podkreślić:

Wyłącznik próżniowy z wyciąganym wyłącznikiem próżniowym 31

5KA

wyłącznikiem próżniowym DC110V

Podstawowe informacje

Miejsce pochodzenia: Chiny

Nazwa handlowa: Metalwork

Orzecznictwo: CE, ISO, CCC

Numer modelu: VS1-24KV

Zapłata

Szczegóły pakowania: Pakiet ze sklejki

Czas dostawy: 20 dni

Zasady płatności: L/C, T/T

Możliwość Supply: 100 zestawów miesięcznie

Galeria

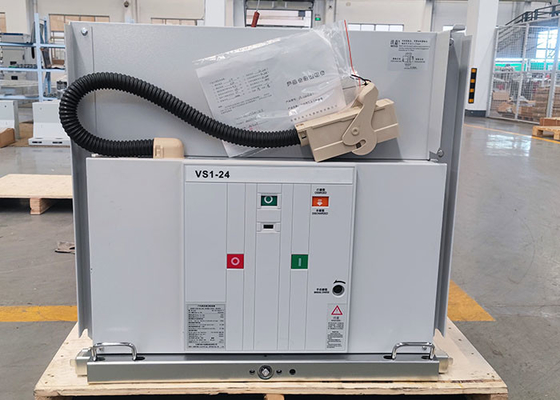

1250-31.5 Wyłącznik próżniowy wysokiego napięcia VS1 z ciągliwym typem DC110V

opis produktu

Wysokonapięciowy wyłącznik próżniowy serii VS1-24 do zastosowań wewnętrznych i zewnętrznych

Seria VS1-24Wewnętrzny i zewnętrzny wyłącznik próżniowy wysokiego napięcia to trójfazowy prąd przemienny 50 Hz, napięcie znamionowe urządzenia 2KV.Dla przedsiębiorstw przemysłowych i górniczych, elektrowni i stacji elektroenergetycznych do celów sterowania i ochrony urządzeń elektrycznych oraz do częstej eksploatacji obiektu.

1. Główna pętla obwodu przyjmuje izolację złożoną.
2. Próżniowa komora łukowa jest produkowana przez najlepszych producentów, a także możemy zainstalować zagraniczną komorę próżniową zgodnie z wymaganiami użytkownika.
3. Prąd znamionowy: 630A ~ 3150A.Znamionowy prąd odpadania zwarcia: 20K ~ 31,5KA.
4. Wytrzymałość mechaniczna: 20 000 razy.
5. Przeszedł test przełączania pojemności elektrycznej i nie ma ponownego zapłonu.
6. Może być używany w regionie płaskowyżu o napięciu 12 kV i wysokości 4500 metrów.

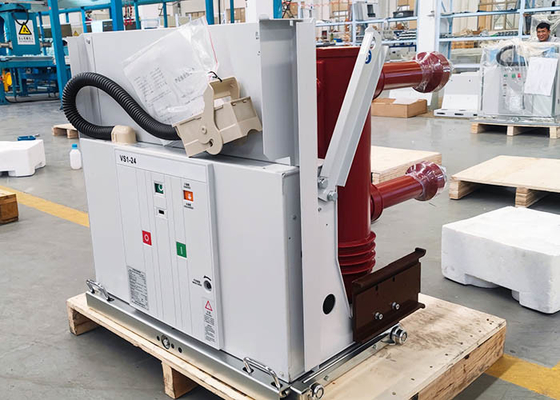

1250-31.5 Wyłącznik próżniowy wysokiego napięcia VS1 z ciągliwym typem DC110V 0
Parametry techniczne:

Rzeczy	Jednostka	Data
Napięcie znamionowe	KV	24
Znamionowe napięcie udarowe wytrzymywane		125
Znamionowe krótkotrwałe napięcie wytrzymywane o częstotliwości sieciowej (1min)		65
Częstotliwość znamionowa	Hz	50
Znamionowy prąd zwarciowy wyłączalny	KA	20	25	31,5
Prąd znamionowy	A	630 1250	630 1250	1250 1600 2000 2500 3150
Znamionowy krótkotrwały prąd wytrzymywany	KA	20	25	31,5
Znamionowy szczytowy tolerowany prąd		50	63	80
Znamionowy prąd załączania zwarcia (wartość szczytowa)		50	63	80
Napięcie wytrzymywane częstotliwości sieciowej obwodu wtórnego (1min)	V	2000
Znamionowa sekwencja operacji		Otwarte－0.3S－Zamknij Otwarte 180S－Zamknij Otwarte
Znamionowy czas trwania prądu zwarciowego	S	4
Znamionowy prąd wyłączania banku pojemności pojedynczego/back-to-back Ustaw prąd wyłączania	A	400/400
Czas otwarcia (napięcie znamionowe)	SM	20～50
Czas zamknięcia (napięcie znamionowe)	SM	35～70
Żywotność mechaniczna	czasy	10000
Znamionowy zwarciowy prąd wyłączania	czasy	20
Dopuszczalne zużycie gromadzi grubość ruchomych i statycznych styków	mm	3
Znamionowe napięcie robocze zamknięcia	w	AC110/220 DC110/220
Znamionowe napięcie robocze otwarcia	w	AC110/220 DC110/220
Napięcie znamionowe silnika magazynującego energię	w	AC110/220 DC110/220
Moc znamionowa silnika magazynującego energię	w	70
Czas magazynowania energii	S	≤15S
Odległość otwarcia styków	mm	14±1
Udar kontaktowy	mm	3,5±1
Czas odbicia kontaktu	SM	≤2
Trójfazowe otwieranie i zamykanie niejednorodność	SM	≤2
Średnia prędkość otwierania (przód 8mm)	SM	1,4±0,2
Średnia prędkość zamykania	SM	0,7±0,2
Amplituda odbicia styku otwierającego	SM	≤2
Rezystancja obwodu głównego	Ω	≤80(630A) ≤60(1250A) ≤40(1600～2000A) ≤25(powyżej 2500A)
