| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Metalwork |
| Orzecznictwo: | CE, ISO, CCC |
| Numer modelu: | 3AV5-12 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Pakiet ze sklejki |
| Czas dostawy: | 20 dni |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 100 zestawów miesięcznie |
| Model: | 3AV5-12 | Zdolność niszczenia: | 20, 25, 31,5, 40KA |
|---|---|---|---|
| Napięcie znamionowe: | 12KV | Prąd znamionowy: | 630A, 1000A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Życie mechaniczne: | 20000 razy | Napięcie silnika: | DC/AC 110V 220V |
| typy: | wysuwne, stacjonarne, boczne | Gwarancja: | 1 rok |
| High Light: | 3-fazowy wewnętrzny wyłącznik próżniowy,wyłącznik próżniowy AC 50HZ,wyłącznik próżniowy 12KV |
||

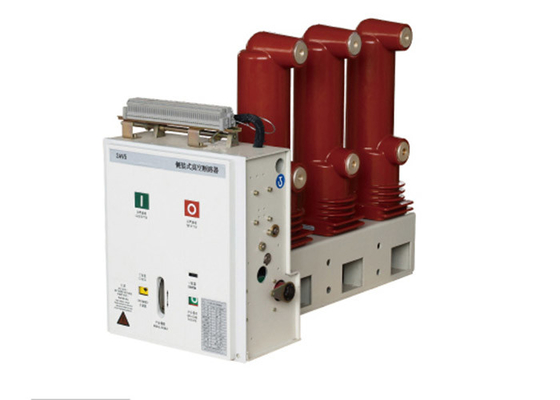

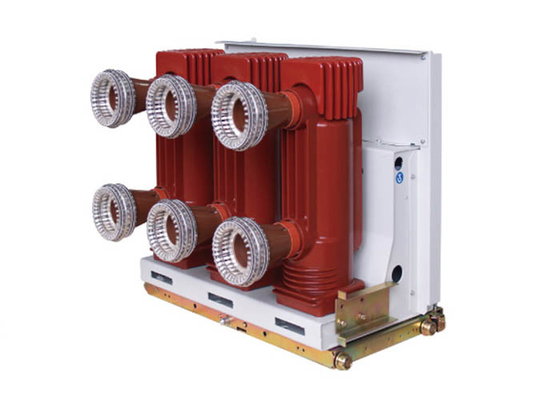

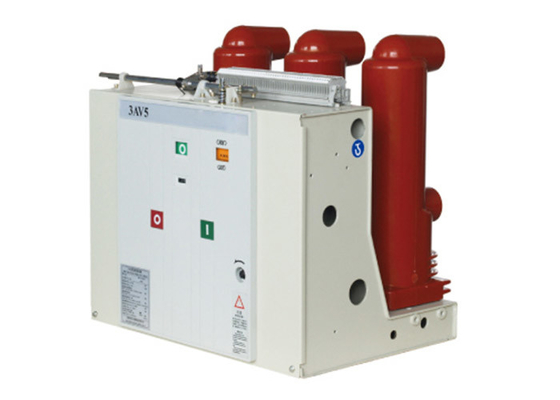

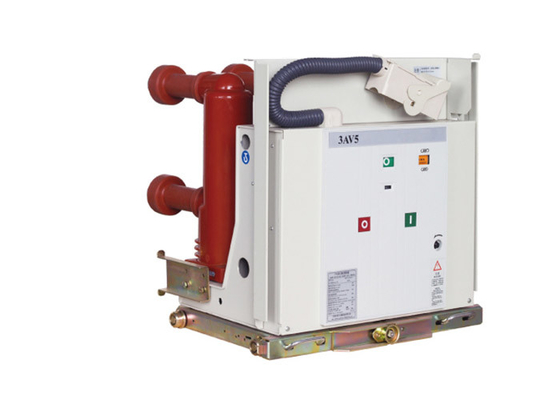

Seria wyłączników 3AV5 to wewnętrzna rozdzielnica wysokiego napięcia, odpowiednia do trójfazowego systemu zasilania o napięciu znamionowym 12 kV, częstotliwości 50 Hz, jako urządzenia zabezpieczające i sterujące, o wysokiej niezawodności, łatwej obsłudze, prostej konserwacji i innych cechach.Wyłącznik może być stosowany do rozdzielnic typu średniego i rozdzielnic stacjonarnych oraz do transformacji bezolejowych.Ze względu na szczególne zalety wyłącznika próżniowego jest on szczególnie odpowiedni do częstej pracy wymagającej prądu znamionowego lub wielokrotnego przerywania prądu zwarciowego.Wyłącznik próżniowy 3AV5 ma trzy tryby instalacji: stały, wyciągowy i montowany z boku.W przypadku specjalnych wymagań prosimy o kontakt z producentem.
Parametry techniczne:
| Rzeczy | Jednostka | Data | |||
| Napięcie znamionowe |
KV |
12 | |||
| Znamionowe napięcie udarowe wytrzymywane | 75 | ||||
| Znamionowe krótkotrwałe napięcie wytrzymywane o częstotliwości sieciowej (1min) | 42 | ||||
| Częstotliwość znamionowa | Hz | 50~60 | |||
| Znamionowy prąd zwarciowy wyłączalny | KA | 20 | 25 | 31,5 | 40 |
| Prąd znamionowy | A |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| Znamionowy krótkotrwały prąd wytrzymywany | KA | 20 | 25 | 31,5 | 40 |
| Znamionowy szczytowy tolerowany prąd | 50 | 63 | 80 | 100 | |
| Znamionowy prąd załączania zwarcia (wartość szczytowa) | 50 | 63 | 80 | 100 | |
| Napięcie wytrzymywane częstotliwości sieciowej obwodu wtórnego (1min) | V | 2000 | |||
| Znamionowa sekwencja operacji |
O-0,3S-CO-180S-CO O-180S-CO-180S-CO (przy 40KA) |
||||
|
Znamionowy prąd wyłączania banku pojemności pojedynczego/back-to-back Ustaw prąd wyłączania
|
A | 630/400 (40KA 800/400) | |||
| Znamionowy prąd wyłączania zwarciowego procent przepływu prądu stałego | ≤35% | ||||
| Czas otwarcia (napięcie znamionowe) | SM | 20-50 | |||
| Czas zamknięcia (napięcie znamionowe) | SM | 30-70 | |||
| Żywotność mechaniczna | czasy | 20000 | |||
| Znamionowy zwarciowy prąd wyłączania | czasy | 50 (40KA 30) | |||
| Dopuszczalne zużycie gromadzi grubość ruchomych i statycznych styków | mm | 3 | |||
| Znamionowe napięcie robocze zamknięcia | w | AC110/220 DC110/220 | |||
| Znamionowe napięcie robocze otwarcia | w | AC110/220 DC110/220 | |||
| Napięcie znamionowe silnika magazynującego energię | w | AC110/220 DC110/220 | |||
| Moc znamionowa silnika magazynującego energię | w | 80 | |||
| Odległość otwarcia styków | mm | 11±1 | |||
| Udar kontaktowy | mm | 3,5±1 | |||
| Czas odbicia kontaktu | SM | ≤2 (40KA ≤3) | |||
|
Trójfazowe otwieranie i zamykanie niejednorodność |
SM | ≤2 | |||
| Średnia prędkość zamykania *1 | SM | 0,9-1,3 | |||
| Średnia prędkość zamykania*2 | SM | 0,4-0,8 | |||
| Rezystancja obwodu głównego | μΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (powyżej 2500A) |
|||
