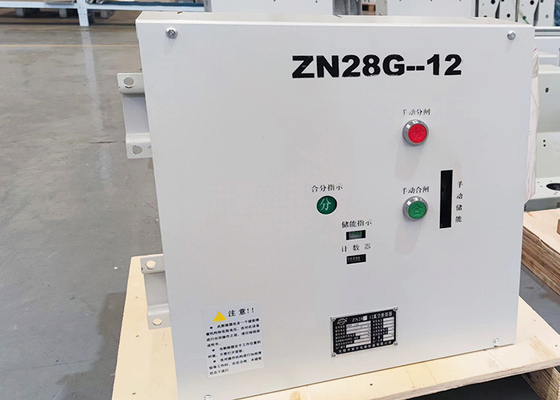

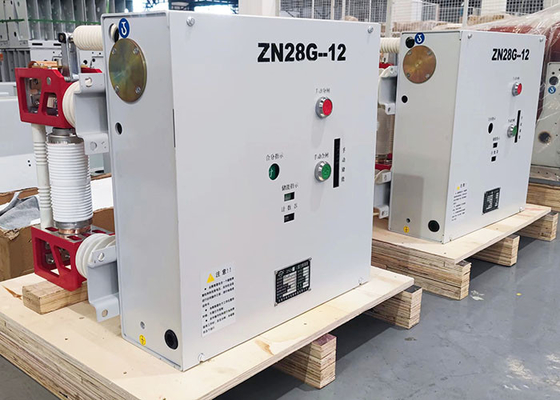

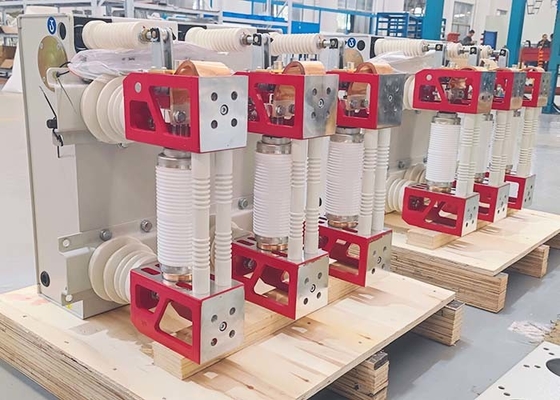

Wysokonapięciowy wyłącznik próżniowy AC ZN28G-12 to wewnętrzne urządzenie przełączające z trójfazowym prądem przemiennym 50 Hz i napięciem znamionowym 12 KV.
Cechy wyłącznika próżniowego 12KV:
1. Prosta konstrukcja, mały rozmiara mechanizm operacyjny to sprężynowy typ magazynowania energii.
2. Może być zasilany prądem zmiennym lub prądem stałym.
3. Złożona izolowana konstrukcja, mały rozmiar, niski poziom hałasu i łatwa instalacja.
4. Ceramiczne i szklane zsypy łukowe o wysokiej izolacyjności próżniowej i specjalnej konstrukcji, wysokiej odporności na pękanie, długiej wytrzymałości i braku zagrożenia wybuchem.
5. Zgodnie z wymaganiami różnych klientów, odpowiednie dla wszystkich rodzajów rozdzielnic.
Wymiar montażowy:
Montowanie:
Parametry techniczne:
| Rzeczy | Jednostka | Data | |||
| Napięcie znamionowe |
KV |
12 | |||
| Znamionowe napięcie udarowe wytrzymywane | 75 | ||||
| Znamionowe krótkotrwałe napięcie wytrzymywane o częstotliwości sieciowej (1min) | 42 | ||||
| Częstotliwość znamionowa | Hz | 50 | |||
| Znamionowy prąd zwarciowy wyłączalny | KA | 20 | 25 | 31,5 | 40 |
| Prąd znamionowy | A |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| Znamionowy krótkotrwały prąd wytrzymywany | KA | 20 | 25 | 31,5 | 40 |
| Znamionowy szczytowy tolerowany prąd | 50 | 63 | 80 | 100 | |
| Znamionowy prąd załączania zwarcia (wartość szczytowa) | 50 | 63 | 80 | 100 | |
| Napięcie wytrzymywane częstotliwości sieciowej obwodu wtórnego (1min) | V | 2000 | |||
| Znamionowa sekwencja operacji |
O-0,3S-CO-180S-CO O-180S-CO-180S-CO (przy 40KA) |
||||
| Znamionowy czas trwania prądu zwarciowego | S | 4 | |||
|
Znamionowy prąd wyłączania banku pojemności pojedynczego/back-to-back Ustaw prąd wyłączania
|
A | 630/400 | |||
| Znamionowy prąd wyłączania zwarciowego procent przepływu prądu stałego | ≤35% | ||||
| Średnia prędkość zamykania | SM | 0,6±0,2 | |||
| Średnia prędkość otwierania | SM | 1,2±0,3 | |||
| Czas otwarcia | SM | ≤60 | |||
| Czas zamknięcia | SM | ≤80 | |||
| Żywotność mechaniczna | czasy | 10000 | |||
| Znamionowy zwarciowy prąd wyłączania | czasy | 30 | |||
| Dopuszczalne zużycie gromadzi grubość ruchomych i statycznych styków | mm | 3 | |||
| Znamionowe napięcie robocze zamknięcia | w | AC110/220 DC110/220 | |||
| Znamionowe napięcie robocze otwarcia | w | AC110/220 DC110/220 | |||
| Napięcie znamionowe silnika magazynującego energię | w | AC110/220 DC110/220 | |||
| Odległość otwarcia styków | mm | 11±1 | |||
| Udar kontaktowy | mm | 4±1 | |||
| Czas odbicia kontaktu | SM | ≤2 | |||
|
Trójfazowe otwieranie i zamykanie niejednorodność |
SM | ≤2 | |||
| Amplituda odbicia styku otwierającego | SM | ≤3 | |||
| Rezystancja obwodu głównego | Ω | ≤40 (≤25 przy 40KA) | |||
