Ogólnie:

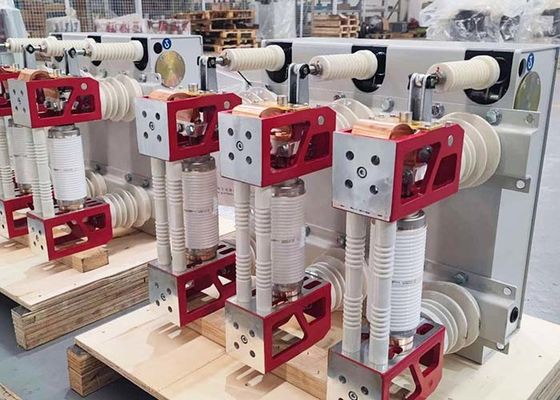

ZN28G-12 wewnętrzny wyłącznik prądu prądu przemiennego wysokiego napięcia jest wewnętrznym urządzeniem przełącznikowym z trójfazowym prądem przemiennym 50Hz i napięciem nominalnym 12KV.Jest stosowany do ochrony i kontroli urządzeń sieci energetycznej oraz przedsiębiorstw przemysłowych i górniczych.Ze względu na specjalne zalety przerywacza prądu próżniowego, jest on szczególnie odpowiedni do częstej pracy lub wielokrotnego przerywania prądu zwartego.
Przełącznik próżniowy ma zalety prostej struktury i małej objętości, a mechanizm działania jest typem magazynowania energii sprężynowej.i można zainstalować maksymalnie trzy urządzenia do przepływu prądu.Przełącznik przyjmuje zintegrowaną konstrukcję mechanizmu pracy i ciała przełącznika jako stałej jednostki instalacyjnej.Część komory gaśniczej pod prądem i część mechanizmu pracy są rozmieszczone z przodu i z tyłuKompozytowa struktura izolacyjna jest łatwa w montażu, bez regulacji i niewielkiej konserwacji.
Parametry techniczne:
| Pozycje | Jednostka | Data | |||
| Nomienne napięcie |
KV |
12 | |||
| Impuls znamionowy wytrzyma napięcie | 75 | ||||
| Nominalna częstotliwość zasilania krótkotrwałego, napięcie wytrzymałe (1min) | 42 | ||||
| Częstotliwość nominalna | Hz | 50 | |||
| Narysowany prąd przerywania zwarcia | KA | 20 | 25 | 31.5 | 40 |
| Prąd nominalny | A |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| Prąd krótkotrwałego wytrzymania | KA | 20 | 25 | 31.5 | 40 |
| Narysowany maksymalnie dopuszczalny prąd | 50 | 63 | 80 | 100 | |
| Narysowany prąd wytwarzający zwarcie (wartość szczytowa) | 50 | 63 | 80 | 100 | |
| Częstotliwość zasilania obwodu wtórnego, napięcie wytrzymałe (1min) | V | 2000 | |||
| Nominalna sekwencja działania |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (w 40KA) |
||||
| Oznaczona długość prądu zwarcia | S | 4 | |||
|
Narysowany prąd przełomowy w banku pojemności pojedynczego/zwrotnego Prąd przerywający ustawiony
|
A | 630/400 | |||
| Nominalny przepływ prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu | ≤ 35% | ||||
| Średnia prędkość zamknięcia | m/s | 00,6±0.2 | |||
| Średnia prędkość otwierania | m/s | 1.2±0.3 | |||
| Godziny otwarcia | ms | ≤ 60 | |||
| Godzina zamknięcia | ms | ≤ 80 | |||
| Żywotność mechaniczna | czasy | 10000 | |||
| Nominalne czasy przerwania prądu przerywającego w przypadku zwarcia | czasy | 30 | |||
| Dopuszczalna grubość akumulacji zużycia ruchomych i statycznych kontaktów | mm | 3 | |||
| Narysowane napięcie robocze zamknięcia | V | AC110/220 DC110/220 | |||
| Nominalne napięcie robocze otwarcia | V | AC110/220 DC110/220 | |||
| Narysowe napięcie silnika magazynowania energii | V | AC110/220 DC110/220 | |||
| Odległość otwierania kontaktu | mm | 11±1 | |||
| Uderzenie kontaktowe | mm | 4±1 | |||
| Czas odbicia kontaktu | ms | ≤ 2 | |||
|
Trójfazowe otwieranie i zamykanie heterogeniczność |
ms | ≤ 2 | |||
| Amplituda odbicia kontaktu otwierającego | ms | ≤ 3 | |||
| Opór obwodów głównych | Ω | ≤ 40 (≤ 25 przy 40KA) | |||
