cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Model: VS1 (ZN63A)-12KV

Zdolność niszczenia: 20, 25, 31,5, 40KA

Napięcie znamionowe: 12KV

Prąd znamionowy: 630A, 1250A, 1600A, 2500A, 3150A, 4000A

Życie mechaniczne: 10000 razy

Napięcie silnika: DC/AC 110V 220V

Typ: Próżnia

Gwarancja: 1 rok

Podkreślić:

VS1 elektryczny wyłącznik próżniowy

elektryczny wyłącznik próżniowy 12kv

elektryczny wyłącznik próżniowy 630A

Podstawowe informacje

Miejsce pochodzenia: Chiny

Nazwa handlowa: Metalwork

Orzecznictwo: CE, ISO, CCC

Numer modelu: VS1-12KV

Zapłata

Szczegóły pakowania: Pakiet ze sklejki

Czas dostawy: 20 dni

Zasady płatności: L/C, T/T

Możliwość Supply: 100 zestawów miesięcznie

Galeria

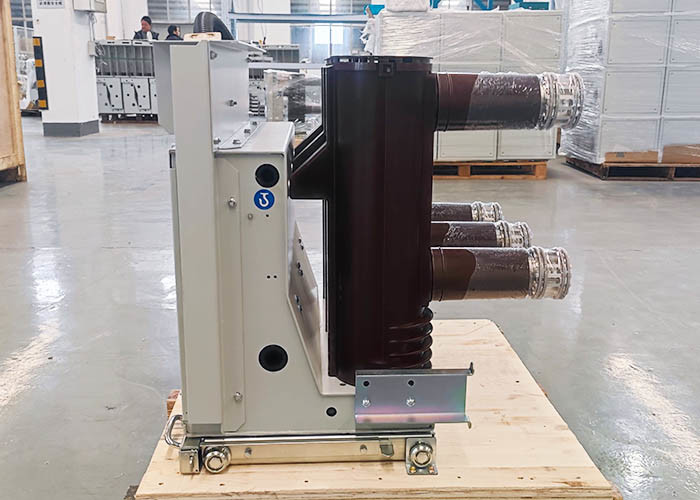

VS1 Sprzęt elektryczny Wyłącznik próżniowy 12kv 50hz Moc trójfazowa 630A

opis produktu

VS1-12 Wyłącznik próżniowy

Name: VS1 Sprzęt elektryczny Wyłącznik próżniowy 12kv 50hz Moc trójfazowa 630A
Brand: METALWORK MACHINERY (WUXI) CO.LTD
SKU: VS1-12KV
Availability: InStock

Wewnętrzny wyłącznik próżniowy wysokiego napięcia typu VS1 (ZN63A) to napięcie znamionowe 12KV, 24KV, trójfazowa wewnętrzna rozdzielnica wysokiego napięcia AC 50HZ, wyposażona w silnik ---- mechanizm sprężynowy, może realizować przełączanie elektryczne i ręczne oraz zamykanie, można załadować do rozdzielnicy ręcznej, można również dopasować do rozdzielnicy stałej.Stały wyłącznik automatyczny można dodać ze specjalną blokadą, aby spełnić wymagania stałych szaf, takich jak XGN2 i GG1A.Jednocześnie wyłącznik próżniowy 24KV można również zastosować w systemie dystrybucji 12KV na obszarach płaskowyżowych (do 4000 metrów nad poziomem morza).

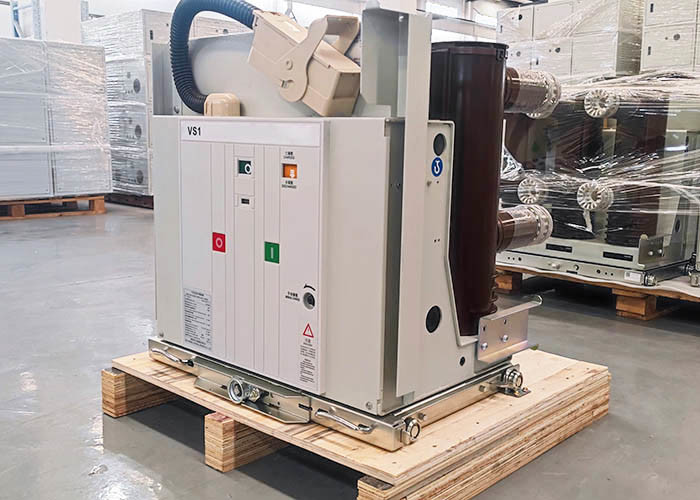

VS1 Sprzęt elektryczny Wyłącznik próżniowy 12kv 50hz Moc trójfazowa 630A 0

Główne cechy VS1-12KV wewnętrzny wyłącznik próżniowy wysokiego napięcia:

1. Regulacja jest wygodna ze względu na zastosowanie wyłącznika próżniowego. Komora łukowa znajduje się na górze, a mechanizm napędowy na dole.

2. Przyjmuje strukturę kombinacji powietrznego i organicznego kompozytowego materiału izolacyjnego.

3. Prosty mechanizm sprężynowy, 10000 czasów pracy.

4. Gładkie i dobre działanie samoblokujące dzięki mechanizmowi napędu śruby pociągowej.

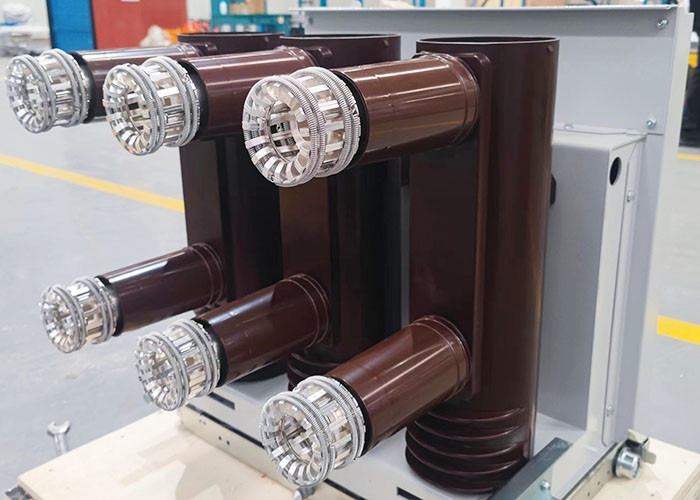

VS1 Sprzęt elektryczny Wyłącznik próżniowy 12kv 50hz Moc trójfazowa 630A 1

Parametry techniczne:

Rzeczy	Jednostka	Data
Napięcie znamionowe	KV	12
Znamionowe napięcie udarowe wytrzymywane		75
Znamionowe krótkotrwałe napięcie wytrzymywane o częstotliwości sieciowej (1min)		42
Częstotliwość znamionowa	Hz	50
Znamionowy prąd zwarciowy wyłączalny	KA	20	25	31,5	40
Prąd znamionowy	A	630 1250	630 1250	1250 1600 2000 2500	1600 2000 2500 3150 4000
Znamionowy krótkotrwały prąd wytrzymywany	KA	20	25	31,5	40
Znamionowy szczytowy tolerowany prąd		50	63	80	100
Znamionowy prąd załączania zwarcia (wartość szczytowa)		50	63	80	100
Napięcie wytrzymywane częstotliwości sieciowej obwodu wtórnego (1min)	V	2000
Znamionowa sekwencja operacji		O-0,3S-CO 180S-CO
Znamionowy czas trwania prądu zwarciowego	S	4
Znamionowy prąd wyłączania banku pojemności pojedynczego/back-to-back Ustaw prąd wyłączania	A	630/400 (40KA to 800/400)
Znamionowy prąd rozruchowy baterii kondensatorów	KA	12,5 (częstotliwość ≤1000 Hz)
Czas otwarcia (napięcie znamionowe)	SM	20～50
Czas zamknięcia (napięcie znamionowe)	SM	35～70
Żywotność mechaniczna	czasy	10000
Znamionowy zwarciowy prąd wyłączania	czasy	50 (40KA to 30)
Dopuszczalne zużycie gromadzi grubość ruchomych i statycznych styków	mm	3
Znamionowe napięcie robocze zamknięcia	w	AC110/220 DC110/220
Znamionowe napięcie robocze otwarcia	w	AC110/220 DC110/220
Napięcie znamionowe silnika magazynującego energię	w	AC110/220 DC110/220
Moc znamionowa silnika magazynującego energię	w	70
Czas magazynowania energii	S	≤15S
Odległość otwarcia styków	mm	11±1
Udar kontaktowy	mm	3,5±1
Czas odbicia kontaktu	SM	≤2 (40KA≤3)
Trójfazowe otwieranie i zamykanie niejednorodność	SM	≤2
Średnia prędkość otwierania (przód 8mm)	SM	0,9～1,3
Średnia prędkość zamykania	SM	0,5～0,8 (40KA to 0,5～0,9)
Amplituda odbicia styku otwierającego	SM	≤3
Rezystancja obwodu głównego	Ω	≤50(630A) ≤45(1250A) ≤35(1600～2000A) ≤25(powyżej 2500A)
Docisk styku zamykającego	N	2400±200 (25KA)
Docisk styku zamykającego	N	3100 ± 248 (31,5 K) 4250 ± 250 (40 K)
