| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Metalwork |
| Orzecznictwo: | CE, ISO, CCC |
| Numer modelu: | VS1-12KV |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Pakiet ze sklejki |
| Czas dostawy: | 20 dni |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 100 zestawów miesięcznie |
| Model: | VS1-12KV/1250-31,5 | Zdolność niszczenia: | 31,5KA |
|---|---|---|---|
| Napięcie znamionowe: | 12KV | Prąd znamionowy: | 1250A |
| Życie mechaniczne: | 10000 razy | Napięcie silnika: | DC/AC 110V 220V |
| mechanizm: | Wiosenne ładowanie energii | Gwarancja: | 1 rok |
| High Light: | Wewnętrzny wysuwny wyłącznik próżniowy,wewnętrzny wyłącznik próżniowy 1250A,wewnętrzny wyłącznik próżniowy do rozdzielnicy |
||
Aplikacja:
Dla przedsiębiorstw przemysłowych i wydobywczych, elektrowni, podstacji i innych systemów przesyłowych i dystrybucyjnych do sterowania i ochrony urządzeń elektrycznych, odpowiednie do częstych miejsc pracy.

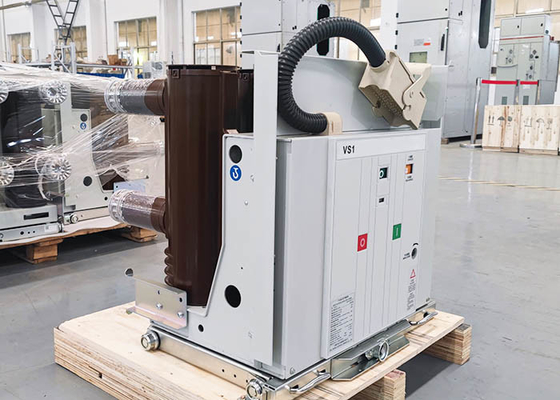

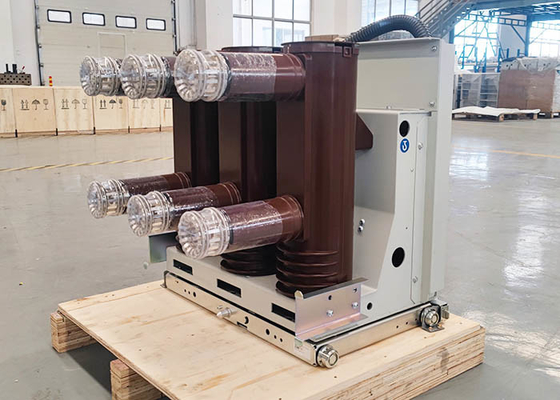

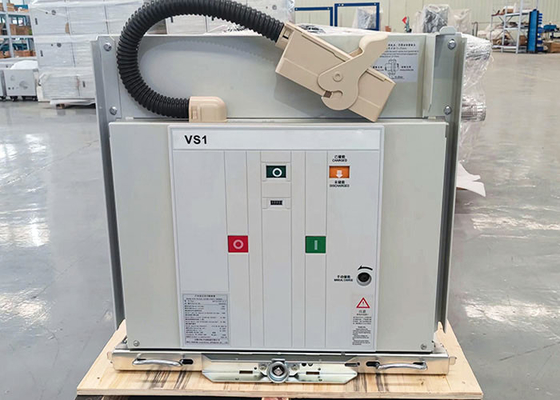

Opis VS1-12KV wewnętrzny wyłącznik próżniowy wysokiego napięcia:
VS1-12KV Model wewnętrzny wyłącznik próżniowy wysokiego napięcia AC jest rodzajem holistycznej i całkowicie uszczelnionej rozdzielnicy wysokiego napięcia, ma kompaktowe wymiary i małą objętość.VCB dotyczy systemu zasilania o napięciu znamionowym 7,2~12KV, trójfazowym i AC 50/60Hz.Ma zastosowanie w sytuacjach częstych operacji, działając w celu ochrony i sterowania aparaturą liniową i elektryczną.Produkt jest zgodny z normami GB1984-2003, IEC56, JB3855-1996 i DL/T403-1999 i pomyślnie przeszedł testy typu.
Technologia i szczegóły:
Parametry techniczne:
| Rzeczy | Jednostka | Data | |||
| Napięcie znamionowe |
KV |
12 | |||
| Znamionowe napięcie udarowe wytrzymywane | 75 | ||||
| Znamionowe krótkotrwałe napięcie wytrzymywane o częstotliwości sieciowej (1min) | 42 | ||||
| Częstotliwość znamionowa | Hz | 50 | |||
| Znamionowy prąd zwarciowy wyłączalny | KA | 20 | 25 | 31,5 | 40 |
| Prąd znamionowy | A |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| Znamionowy krótkotrwały prąd wytrzymywany | KA | 20 | 25 | 31,5 | 40 |
| Znamionowy szczytowy tolerowany prąd | 50 | 63 | 80 | 100 | |
| Znamionowy prąd załączania zwarcia (wartość szczytowa) | 50 | 63 | 80 | 100 | |
| Napięcie wytrzymywane częstotliwości sieciowej obwodu wtórnego (1min) | V | 2000 | |||
| Znamionowa sekwencja operacji | O-0,3S-CO 180S-CO | ||||
| Znamionowy czas trwania prądu zwarciowego | S | 4 | |||
|
Znamionowy prąd wyłączania banku pojemności pojedynczego/back-to-back Ustaw prąd wyłączania |
A | 630/400 (40KA to 800/400) | |||
| Znamionowy prąd rozruchowy baterii kondensatorów | KA | 12,5 (częstotliwość ≤1000 Hz) | |||
| Czas otwarcia (napięcie znamionowe) | SM | 20～50 | |||
| Czas zamknięcia (napięcie znamionowe) | SM | 35～70 | |||
| Żywotność mechaniczna | czasy | 10000 | |||
| Znamionowy zwarciowy prąd wyłączania | czasy | 50 (40KA to 30) | |||
| Dopuszczalne zużycie gromadzi grubość ruchomych i statycznych styków | mm | 3 | |||
| Znamionowe napięcie robocze zamknięcia | w | AC110/220 DC110/220 | |||
| Znamionowe napięcie robocze otwarcia | w | AC110/220 DC110/220 | |||
| Napięcie znamionowe silnika magazynującego energię | w | AC110/220 DC110/220 | |||
| Moc znamionowa silnika magazynującego energię | w | 70 | |||
| Czas magazynowania energii | S | ≤15S | |||
| Odległość otwarcia styków | mm | 11±1 | |||
| Udar kontaktowy | mm | 3,5±1 | |||
| Czas odbicia kontaktu | SM | ≤2 (40KA≤3) | |||
|
Trójfazowe otwieranie i zamykanie niejednorodność |
SM | ≤2 | |||
| Średnia prędkość otwierania (przód 8mm) | SM | 0,9～1,3 | |||
| Średnia prędkość zamykania | SM | 0,5～0,8 (40KA to 0,5～0,9) | |||
| Amplituda odbicia styku otwierającego | SM | ≤3 | |||
| Rezystancja obwodu głównego | Ω |
≤50(630A) ≤45(1250A) ≤35(1600～2000A) ≤25(powyżej 2500A) |
|||
| Docisk styku zamykającego | N | 2400±200 (25KA) | |||
| 3100 ± 248 (31,5 K) 4250 ± 250 (40 K) | |||||
