Duża automatyczna spawarka do zintegrowanej linii produkcyjnej spawanej siatki drucianej

Duża automatyczna spawarka z siatki drucianej do zintegrowanej linii produkcyjnej spawanej siatki

Cechy:

1) Przepływ przez cewkę drucianą i rozładowanie przez zasobnik drutu wątkowego.

2) Drut wątkowy jest wyposażony w kosz samowyładowczy, aby zapewnić szybką prędkość wygaszania drutu wątkowego.

3) Jest wyposażony w serwosilnik Panasonic + reduktor planetarny, aby zapewnić stabilność systemu i standardowy rozmiar produktu. Rozmiar ekranu dotykowego wprowadza się na ekranie dotykowym i można ustawić różne odstępy drutu wątku na tym samym ekranie, wygodne i elastyczne. (funkcję spawania w punkcie skokowym można ustawić w zależności od potrzeb)

4) Tryb cięcia sieciowego, należy przyjąć automatyczną maszynę do cięcia sieciowego o wysokiej prędkości.

5) Reduktor walcowy: w celu zapewnienia działania urządzenia pod dużym obciążeniem przyjmuje się reduktor walcowy reduktorowy serii K o dużej sile nośnej momentu obrotowego, a montaż zewnętrzny zapewnia łatwą konserwację.

6) Silnik główny jest wyposażony w wysokiej klasy przetwornicę częstotliwości Delta VE + kartę PG, co sprawia, że ​​czas przyspieszania i zwalniania silnika głównego wynosi od 0 do 1500 obr / min 0,02 s, i może pracować przy 200% momentu obrotowego przy zerowej prędkości, zapewniając szybką reakcję sprzętu. (silnik z enkoderem Autonics)

7) Japońskie sterowanie cylindrem SMC wyrównanie drutu wątku, wyrównanie drutu wątku, wyciągnięcie drutu wątku, pociągnięcie siatki z powrotem, aby podnieść siatkę, i wyposażone w separator oleju i wody SMC.

8) Prosta obsługa, wszystkie parametry urządzenia można ustawić na ekranie dotykowym, a maszyna przełączająca ma tylko jeden przycisk automatycznego działania. Gdy sprzęt ulegnie awarii, zostanie wyświetlony na ekranie dotykowym (HMI), aby ułatwić jego konserwację.

9) Konfiguracja wysokiej jakości: japoński cylinder SMC, tajwański ekran dotykowy Valen, serwosilnik Panasonic, serwonapęd Panasonic, Panasonic PLC, stycznik Schneider Niemcy, falownik Delta i tak dalej.

Warunki pracy:

Układ:

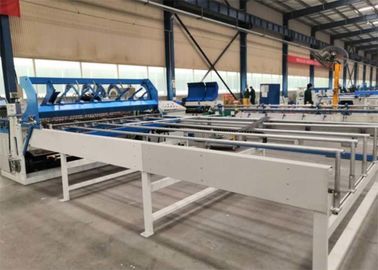

Cała linia składa się z następujących urządzeń:
① wypłata drutu ② rolka dociskowa drutu ③ drut prostoliniowy ④ główna spawarka ⑤ lejek z drutu krzyżowego ⑥ system ciągnięcia PLC ⑦ maszyna do cięcia siatki ⑧ wózek odbiorczy siatki

Szczegółowa charakterystyka:

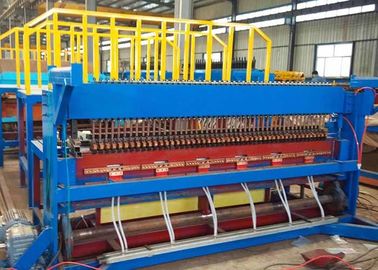

1. Główna spawarka

1) W przypadku naszej maszyny automatyczne podawanie drutu z cewki automatycznie, co jest bardziej wygodne i oszczędza pracowników.
2) Transfomer to nasz nowy model z systemem chłodzenia wodą, który wydłuża żywotność.
3) Nasze ciśnienie spawania przyjmuje sprężynę mechaniczną, co oszczędza koszty, a koszty konserwacji są niższe niż w przypadku innych modeli pneumatycznych.

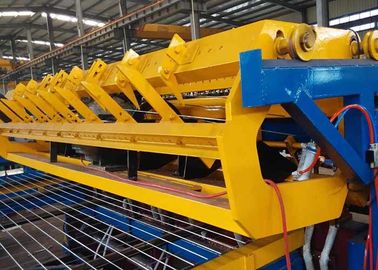

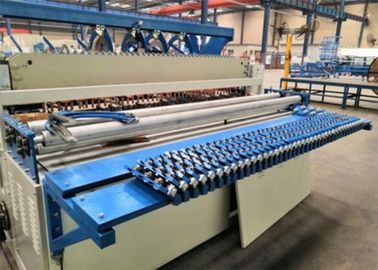

4) Drut poprzeczny jest podawany ze wstępnie przyciętego drutu, który przyjmuje silnik krokowy utkany. A drut poprzeczny spadnie jeden po drugim.
5) Każdy transformator jest sterowany pojedynczym sterowaniem mikrokomputerowym, spawanie jednokrotnie sterowane ciśnieniem, które jest bardziej inteligentne. Kontroler połączy się z ekranem dotykowym, a my możemy ustawić prąd spawania i czas spawania na ekranie dotykowym, co jest bardzo wygodne.
6) Urządzenia do testowania drutu krzyżowego są wyposażone. Gdy drut poprzeczny nie może odpowiednio spaść, maszyna zatrzyma się.

2.Wire Payoff

1) Przed wprowadzeniem drutu linii do spawarki przechodzi on przez drut linii prostszej, co sprawi, że drut linii będzie miał dobrą prostoliniowość i dobrą jakość gotowej siatki.
2) Nasza wypłata drutu może załadować maksymalnie 400 kg.

3. System ciągnący PLC silnika serwo silnika

1) Nasz system ciągnący PLC przyjmuje silnik serwo z systemem dużej mocy 3,0 kW, które zapewniają dokładniejszy rozmiar oczek.
2) Wózek ciągnący automatycznie wycofa spawaną siatkę. Wózek automatycznie powróci do pierwotnego punktu, co może zaoszczędzić czas i poprawić produkcję.
3) Odstępy między drutami zostaną ustawione na ekranie dotykowym, co ułatwi obsługę. W jednym panelu siatki może mieć różne odstępy między drutami.

4. Precyzyjna maszyna do cięcia siatki

1) Po wyciągnięciu siatki maszyna tnąca automatycznie przycina ją na wymaganą długość.
2) Nasza ta maszyna do cięcia jest cennym modelem, który sprawia, że ​​rozmiar cięcia jest dokładniejszy, a prędkość szybsza.

5. System sterowania

1) Przyjmuje PLC, system sterowania dotykowego ekranu.
2) W naszym systemie sterowania każda struktura funkcji jest wyposażona w urządzenie wykrywające usterkę i funkcję automatycznego zatrzymania alarmu.
3) Wszystkie parametry operacji zostaną ustawione na ekranie dotykowym, co jest bardziej wygodne.

4) Jeśli chodzi o wybór marki układu sterowania, po naszej wielokrotnej próbie wybieramy najbardziej odpowiedni dla naszej maszyny. Duże marki niekoniecznie są najlepsze, najbardziej odpowiednie.

Zdjęcia spawanego przedmiotu:
