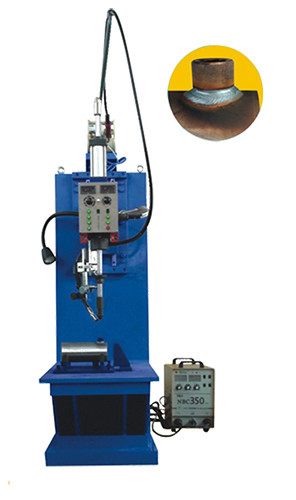

Automatyczny sprzęt spawalniczy do cylindra hydraulicznego, spawarka TIG / MIG

Automatyczny sprzęt spawalniczy do cylindra hydraulicznego, spawarka TIG / MIG

Aplikacje:

Wysokiej jakości automatyczne zgrzewanie wzdłużne metalowych cylindrów i wyrównanych płyt ze stali nierdzewnej, żelaza, aluminium i mosiądzu.


Cechy:

1. Automat spawalniczy z portem olejowym nadaje się do spawania przełącznika stojaka i spawania cylindrycznego zaworu kulowego. Maszyna jest napędzana silnikami, sterowanymi przez PLC, wspomaganymi przez przekaźnik elektryczny, dzięki czemu można realizować spawanie automatyczne. Prąd spawania i spawanie można ustawić na panelu operacyjnym. Ma wysoki poziom automatyzacji. Maszyna składa się z części napędzającej palnik spawalniczy, układu pneumatycznego, elektrycznego układu sterowania i źródła prądu spawania w osłonie gazu.

2. Maszyna jest pionowa, składa się z części trzymającej przedmiot, części mechanicznej kontroli palnika. Rama maszyny, źródło prądu spawania MIG, podajnik drutu, struktura kopiująca kształt.

3. Część automatycznego sterowania palnika spawalniczego
- Część podnosząca palnik spawalniczy: składała się z cylindra pneumatycznego podnoszącego stojak, szynę i palnik. Służy do podnoszenia i opuszczania palnika, którego prędkość można ustawić za pomocą zaworu regulacyjnego. Czas zwiększania i zmniejszania palnika można ustawić przez PLC.
-Spawarka spawalnicza dookoła ruchomej części: składała się z pochodni dookoła ruchomej osi i przekładni.
-Ta maszyna przyjmuje: przedmiot zamocowany na stole, latarka porusza się wokół przedmiotu. Dla wygody prędkość spawania można ustawić w sterowniku PLC.
-Ciągnij część regulacji minut w górę i w dół: składała się ze sprężyny. Rolka.
- Część pneumatyczna: Ma cylinder pneumatyczny.

4. Elektryczny układ sterowania
Standard napięcia: 380 V-50 Hz-3 fazy. Składał się ze sterownika PLC, części napędowej i powiązanych kabli do podłączenia. Dzięki temu może realizować automatyczne spawanie sprzętu.

Parametry techniczne:

Przegląd sprzętu:
Sprzęt nadaje się głównie do spawania cylindra olejowego i okrągłego otworu olejowego. Sprzęt napędzany jest przez silnik. System sterowania jest kontrolowany przez sterownik programowalny (PLC), uzupełniony o sterowanie przekaźnikowe, zapewniając w ten sposób stabilne automatyczne sterowanie spawaniem. Napięcie prądu spawania można ustawić bezpośrednio na panelu operacyjnym. Jakość całej maszyny jest niezawodna, wygląd jest piękny, a stopień automatyzacji jest wysoki.
Podstawa urządzenia przyjmuje żelazo w kształcie litery V jako wspornik pomocniczy, który jest odpowiedni dla różnych typów cylindrów olejowych. Maszyna składa się głównie z mechanizmu napędzającego palnik spawalniczy, układu pneumatycznego, elektrycznego układu sterowania i elektrycznej spawarki.



Automatyczny program operacji spawania:
Konkretny proces jest następujący: ustaw wielkość prądu i napięcia zgodnie z wymaganiami produkcji → wyreguluj kąt palnika spawalniczego → wykrywanie gazu → cylinder dolnego palnika jest przedłużony → cylinder dolnego palnika jest wysunięty do pozycji → ręczne przełączenie na automatyczne → start → start łuku → zakończony obrót palnika spawalniczego → Łuk → Kontynuuj ustawianie kąta biegu jałowego (po spawaniu kąt biegu jałowego nie jest zerowy) → Palnik jest odwracany do początku → Jeden cykl roboczy jest zakończony .
Podczas obracania palnika spawalniczego górne i dolne mechanizmy dokładnej regulacji również napędzają palnik spawalniczy w górę i w dół, aby spełnić wymagania dotyczące trajektorii linii przecięcia.

Główna konfiguracja:

Zdjęcia spawanego przedmiotu:
