Sterowanie PLC MIG Auto spawarka, 380V Automat do spawania rur

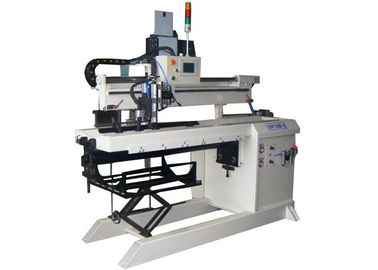

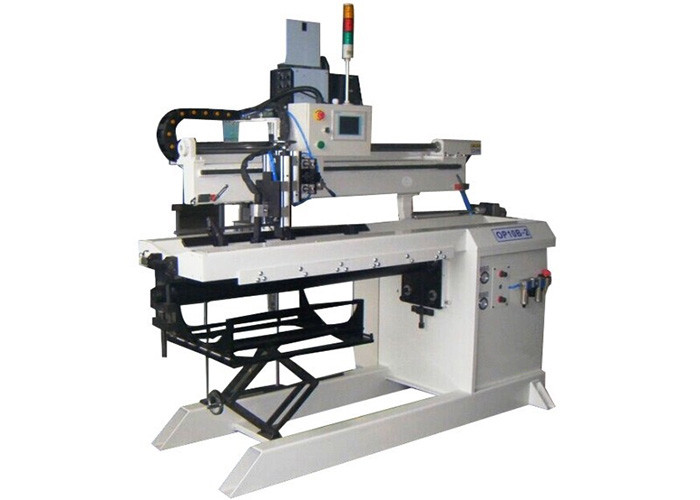

Spawarka wzdłużna

• Seria automatycznych spawarek wzdłużnych służy głównie do spawania cienkich blach wzdłużnych.

• Przyjmuje typ wspornikowy i składa się głównie z ramy, palcowej jednostki mocującej, trzpienia chłodzącego wodę, wózka jezdnego, suwaka krzyżowego, podajnika drutu i uchwytu palnika.

• Zespół zaciskający typu palców posiada specjalne wypychanie z celi powietrznej, ciśnienie celi powietrznej jest regulowane w zakresie od 0 do 7 kg / cm2, a odległość dwóch rzędów palców od 5 do 20 mm, aby spełnić różne szerokości szwu spawalniczego; Trzpień chłodzący wodę został zaprojektowany zgodnie ze średnicą i długością elementów obrabianych, aby zapewnić wytrzymałość.

• W górnej części trzpienia umieszczono wkładkę chłodzącą wodę z rowkiem do chłodzenia radiatora. Jest regulowana na wysokości trzpienia, aby obsługiwać różne grubości materiału. Belka jest wyposażona w wózek jezdny, który porusza się prosto za pomocą szyny i zespołu napędowego o zmiennej prędkości.

Wprowadzenie:

1. Mocowanie przedmiotu obrabianego przyjmuje pneumatyczne urządzenia ściskające z kluczami, zrównoważoną siłę części, niewielkie odkształcenie przedmiotu obrabianego.

2. Zastosuj przy spawaniu liniowych szwów o wysokiej jakości i bez zniekształceń. Takie jak: pojemnik na ropę naftową, słoneczne podgrzewacze wody, elektryczne podgrzewacze wody, produkcja rur i zmechanizowane spawanie w przemyśle motoryzacyjnym.

3. Ze sterowaniem PLC, napędami silników prądu stałego, bezstopniową regulacją prędkości, automatycznym systemem sterowania spawaniem i oscylacją za pomocą liniowego urządzenia opcjonalnego.

4. Przy różnych pierścieniach zabezpieczających i rowkach ustawionych w linii z tyłu szwu spawalniczego spawanie może mieć 100% penetracji i zapewnić spawanie jednostronne z tworzeniem grzbietu.

5. Grubość elementu spawacza wynosi 0,4 ~ 8 mm, prędkość spawania wynosi 0,2 ~ 2,2 m / min.

Automatyczny system spawania wzdłużnego może wykorzystywać inny proces spawania, taki jak spawanie; spawanie w osłonie gazu, spawanie plazmowe itp.

Parametry techniczne:

Podanie:

Urządzenie może być szeroko stosowane w wielu dziedzinach do spawania szwów wzdłużnych, takich jak lotnictwo, statek kosmiczny, cienkościenne naczynie ciśnieniowe, części samochodowe, sprzęt medyczny, dekoracja budynku, sprzęt gospodarstwa domowego, przemysł produkcji maszyn spożywczych.

1) Palnik spawalniczy pneumatyczny poruszający się w górę i w dół, obrabiany przedmiot jest zamocowany, szew jest płaski.

2) Pozycjonowanie i centrowanie elementów pneumatycznych i wciskanie za pomocą kluczy pneumatycznych, pozycja spawania nie może być przesunięta.

3) Uchwyt spawalniczy można ustawić w górę i w dół, w lewo iw prawo, do przodu i do tyłu oraz ustawić kąt, w celu spełnienia wymagań spawalniczych.

4) Sterowanie całą maszyną to PLC, regulacja prędkości zmiennej częstotliwości prądu przemiennego, zapewnia niezawodność urządzenia.

5) Dodano miedziany pasek nośny, zapewnia formowanie odwrotnej strony.

6) Forma spawalnicza może być wstępnie ustawiona, przechowywana i przenoszona. Poprzez interfejs człowiek-maszyna można łatwo zmienić parametr i zmianę stanu.

Zdjęcia przedmiotu obrabianego:
