| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | Metalwork |
| Orzecznictwo: | CE, ISO, CCC |
| Numer modelu: | CNC-3000 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | 1 x 20 'GP |
| Czas dostawy: | 40 dni |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 100 zestawów miesięcznie |
| System CNC: | Hypertherm, Fangling itp. | Źródło plazmy: | Hypertherm, Victor itp. |
|---|---|---|---|
| Kontroler wysokości: | Hongyuda, Hypertherm itp. | Oprogramowanie do zagnieżdżania: | FastCAM, InteGNPS itp. |
| Tryb cięcia: | Plazma / gaz | Silnik: | Panasonic |
| Reduktor: | Shimpo, Neugart | ||
| High Light: | cnc metal cutting machine,cnc steel cutting machine |
||

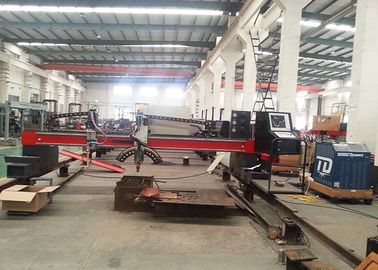

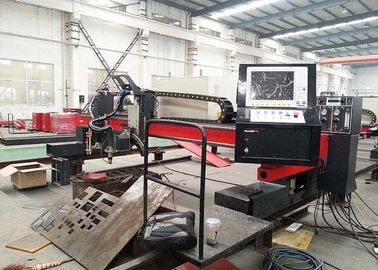

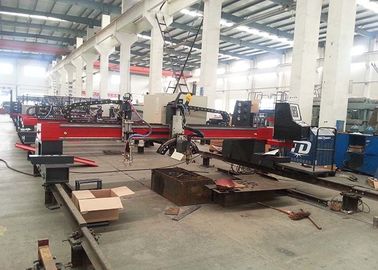

Dwustronny tryb napędu Ploter plazmowy CNC Panasonic z plazmowym cięciem fazowym
Nasza maszyna do cięcia fazującego z rotacją CNC została zaprojektowana przez naszą firmę, aby sprostać potrzebom rozwoju budowy statków. Palnik obrotowy przyjmuje strukturę obrotu plus ugięcie, to znaczy kierunek poprzeczny obrót + 45, kierunek podłużny ugięcie + 45. Połączenie stopnia obrotu i ugięcia może spowodować unieruchomienie krzywej geometrycznej i zmienne cięcie fazowe. Punktem początkowym zarówno obrotu poprzecznego, jak i ugięcia podłużnego jest punkt cięcia obrabianego przedmiotu. Ta struktura nie tylko chronią przed ingerencją kabla plazmowego i tchawicy, ale mogą również zachodzić na siebie punkt cięcia i punkt ugięcia, aby nie doprowadzić do ugięcia stopnia cięcia. Na podstawie palnika tnącego znajdują się urządzenia do początkowego wyrównywania i zapobiegania kolizji, dzięki czemu palnik do cięcia plazmowego działa bezpieczniej.
Cechy:
1. Zarówno po stronie napędowej, jak i poprzecznej zastosowano konstrukcję spawalniczą z belką skrzynkową, której naprężenie zostało zmniejszone, cechuje się zwartą konstrukcją, lekkością, dobrą sztywnością, niewielkimi odkształceniami i wyglądem artystycznym.
2. Do napędzania głównej wzdłużnej belki końcowej i przemieszczania palnika poprzecznego przyjmuje japoński serwonapęd Panasonic i silnik, który napędza japoński reduktor SHIMPO poprzez przekładnię zębatkową.
3. Strona belki prowadzącej wyposażona w poziome koła prowadzące, które mogą mocno dociskać szynę prowadzącą poprzez regulację jej mimośrodowego wału, dlatego można zapewnić stabilność i dokładność podczas całego ruchu.
4. Wszystkie wzdłużne szyny prowadzące są wykonane za pomocą szyny o wysokiej intensywności, cała powierzchnia styku szyny ma precyzyjną obróbkę, a dokładne stojaki do szlifowania są instalowane poza prowadnicą.
5. Wzdłużne szyny prowadzące są mocowane przez dociskanie płyty podkładowej i tulei łączącej, co może zapewnić wzdłużną prostoliniowość i równoległość szyny.
6. Automatyczny zapalnik i kontroler wysokości palnika można wybrać zgodnie z wymaganiami klienta, z wygodną obsługą.
Parametry techniczne:
| Model | CNC3000 | CNC3500 | CNC4000 | CNC5000 | CNC6000 | CNC7000 | CNC8000 |
| Efektywna szerokość cięcia (mm) | 2200 | 2700 | 3200 | 4200 | 5200 | 6200 | 7200 |
| Szerokość toru (mm) | 3000 | 3500 | 4000 | 5000 | 6000 | 7000 | 8000 |
| Efektywna długość cięcia (m) | 2m mniej niż długość toru | ||||||
| Grubość cięcia (mm) | Płomień: 5-120 (maks. 300 mm) Plazma: 1-80 (zależy od mocy plazmy). | ||||||
| Podstawowe składniki | |||||||
| Tryb cięcia | Plazma i tlen / paliwo / płomień | ||||||
| Tryb jazdy | Silnik serwo, dwustronny | ||||||
| Cięcie numeru palnika | Dostosowywanie | ||||||
| Silnik napędowy | Panasonic / Yaskawa | ||||||
| Sterownik CNC | Micro EDGE Pro, EDGE Pro, KP, Burney, ESAB | ||||||

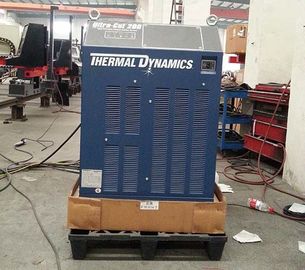

| Dostępna moc plazmy | Hypertherm, Kjellberg, Thermal Dynamics, ESAB | ||||||
| Oprogramowanie do programowania | Hypertherm ProNest, Hypertherm TurboNest, FASTCAM Professional | ||||||
| Napięcie | 3 × 380 V ± 10% 50 Hz / zgodnie z lokalnymi warunkami użytkownika | ||||||
| Język operacji | Wielojęzyczny, podstawowy: angielski | ||||||
Szczegóły maszyny:
 | Budowa korpusu maszyny
3. Podwójny napęd przyjmuje symetryczną strukturę. |
 | Transmisja1. Ruchy przekładni zębatej bez szczeliny sprzęgającej zapewniają płynną pracę maszyny przy dużej prędkości;2. Skrzynia biegów: SEW, niski poziom hałasu skrętnego. |
 | Model napędu Japoński silnik serwo prądu przemiennego lub silnik krokowy Napęd dwustronny. Japoński reduktor shimpo lub reduktor planetarny w niemieckiej technologii. |
 | Szyna prowadząca Tryb procesu: młynek o wysokiej precyzji; Wzdłużna dokładność regału: 7 stopni; Długość urządzenia: 1,0 M lub 2,0 M. |
 | System CNC 1. 10,4-calowy wyświetlacz LCD; System CNC marki Shanghai lub American to Optiona L. |
