Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Metalwork
Orzecznictwo: CE, ISO, CCC
Numer modelu: CNC2-2016
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: negotiable
Szczegóły pakowania: 1 x 20 'GP
Czas dostawy: 40 dni
Zasady płatności: L/C, T/T
Możliwość Supply: 100 zestawów miesięcznie
Oprogramowanie kontrolera: |
FLSK |
Sposób jazdy: |
Podwójny napęd |
Silnik i kable: |
Kable osłony silnika krokowego |
Przenoszenie gazu i kabli w osiach X i Y.: |
Lekki przemysłowy łańcuch kablowy |
Oprogramowanie do zagnieżdżania: |
FASTCAM STANDARD VERTION |
Tryb cięcia: |
Płomień / plazma / oba |
Gwarancja: |
12 miesiąca |
Oprogramowanie kontrolera: |
FLSK |
Sposób jazdy: |
Podwójny napęd |
Silnik i kable: |
Kable osłony silnika krokowego |
Przenoszenie gazu i kabli w osiach X i Y.: |
Lekki przemysłowy łańcuch kablowy |
Oprogramowanie do zagnieżdżania: |
FASTCAM STANDARD VERTION |
Tryb cięcia: |
Płomień / plazma / oba |
Gwarancja: |
12 miesiąca |

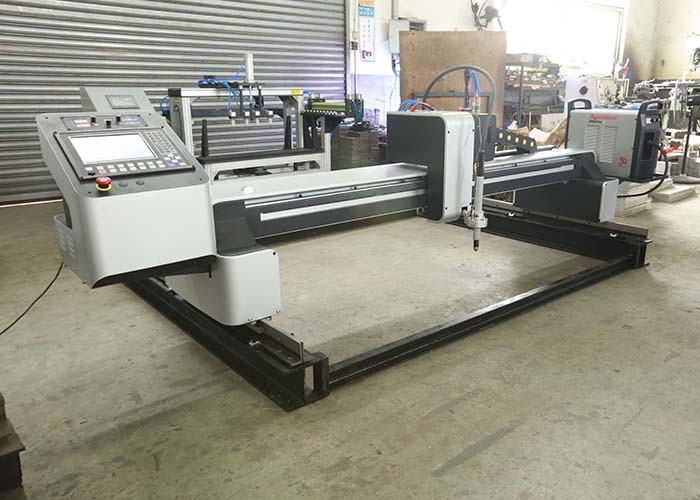

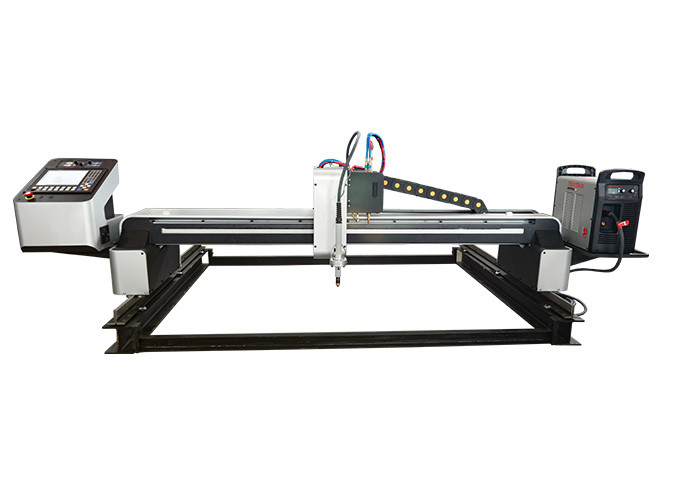

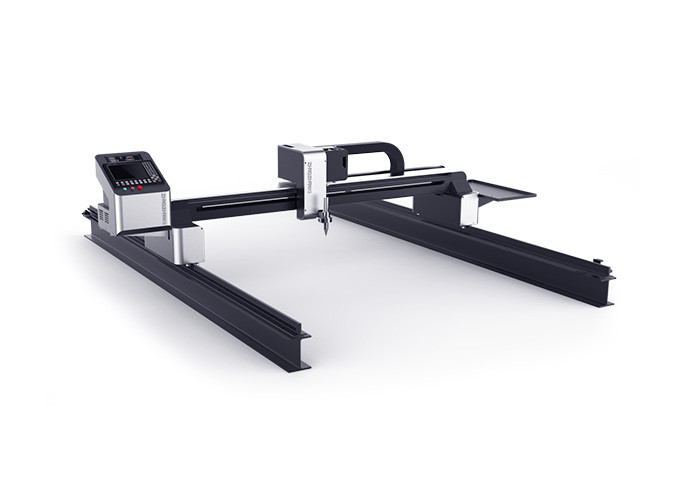

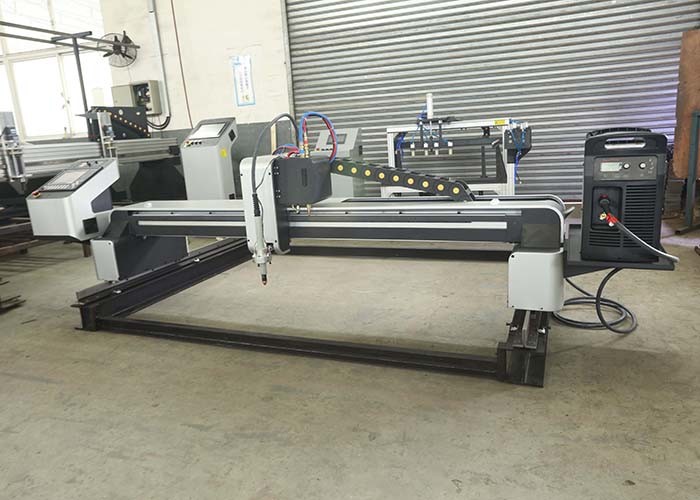

Lekki nóż o rozmiarze King size CNC High Definition Gantry Portal do cięcia plazmą i płomieniem do cięcia blachy
Cechy:
1. Każda noga maszyny przy użyciu dwóch kawałków przetworzonej stali Q345B 14 mm. Dzięki temu maszyna jest dobrze podparta i stabilna, gdy maszyna szybko porusza się do przodu i do tyłu z dużą precyzją.
2. Belka wykonana ze stopu aluminium, która zachowuje wysoką precyzję (Jest to znacznie lepsza precyzja niż belka innego dostawcy, która jest montowana w stojaku i szynie tylko na rurze kwadratowej). W przyszłości aktualizacja lub modyfikacja funkcji maszyny jest łatwa.
3. Tylna część belki jest wykonana ze stali 45 # złożonej w celu wzmocnienia konstrukcji maszyny. Dzięki temu maszyna o konstrukcji dwuwiązkowej i rozsądnie wykorzystała zalety zarówno stopu aluminium, jak i stali, aby zapewnić ekstremalną stabilność maszyny i elastyczność.
4. Standardowo maszyna z 10-calowym kontrolerem kolorów i nowym plazmowym THC. Z dokładnym przewodnikiem do szlifowania 15 kg / m oraz podwójną funkcją plazmy i płomienia.
Dane maszyny:
| Efektywna szerokość cięcia: | 2000 mm (długość wiązki 2500 mm) |
| Efektywna długość cięcia: | 17000 mm (długość toru 16000 mm) |
| Zdolność cięcia plazmą: | Zależy od źródła plazmy |
| Prędkość ruchu maszyny: | 0–6000 mm / min |
| Ilość i styl narzędzia CNC: | 1 narzędzie z plazmowym THC i urządzeniem płomieniowym (z automatycznym zapłonem płomienia) |
| Odległość podnoszenia narzędzia: | ≤150 mm |
| Standard dokładności całej maszyny: | JB / T5102-1999 |
| Dokładność rysowania całej maszyny: | ± 0,2 mm |
Dokładność rysowania na całej maszynie (zgodnie z rysunkiem po prawej stronie) Rozmiar 1000 × 1000 mm Szybkość rysowania 500-800 mm / min |
|
| Dokładność prędkości: | ± 5% |
| Moc wejściowa: | Jednofazowy AC220V 1500 W. + 3 fazy AC 380 dla generatora plazmy |
| precyzja pracy: | ± 0,2 mm / metr |
| Grubość cięcia płomieniem (gazem): | Pojemność przekłuwania: 5-60 mm Początek krawędzi: 5-120 m |
Wprowadzenie do oprogramowania FastCAM:
FastCAM ma 30-letnią historię badań i rozwoju oraz znaną markę w światowej branży cięcia i spawania. Oprogramowanie FastCAM jest profesjonalne w rysowaniu, zagnieżdżaniu i programowaniu maszyn do cięcia gazowego, plazmowego, laserowego i strumieniem wody. Jest łatwy do nauczenia się i używania bez komputera i programu AutoCAD. FastCAM dostarcza wielojęzyczne oprogramowanie, wsparcie techniczne i szkolenia w Ameryce, Europie, Azji i Pacyfiku oraz w Chinach. FastCAM promuje nowe technologie w celu maksymalizacji wydajności, poprawy jakości i obniżenia kosztów.
Wprowadzenie do kontrolera CNC:
1. Wprowadzenie do systemu:
Ten system jest dwuosiowym cyfrowym sterownikiem maszyny do cięcia opracowanym przez Uniwersytet Jiaotong w Szanghaju. Nadaje się do przemysłu cięcia gazowego i plazmowego tlenem. Wszystkie operacje mają menu i monity graficzne, pełne funkcje, łatwy w obsłudze, łatwy w użyciu. System wykorzystuje szybką strukturę ARM9 i DSP, aby proces cięcia był bardziej stabilny i niezawodny.
2. Konfiguracja systemu:
1) Wyświetlacz: 10,4-calowy ekran LCD o wysokiej rozdzielczości 800 * 600, 260 000 kolorowych LCD
2) CPU: układ ARM9 klasy przemysłowej
3) Przechowywanie plików: dysk elektroniczny 1G
4) Pamięć: 256 M.
5) Interfejs zewnętrzny: USB
6) Klawiatura: Klawiatura foliowa PCB, interfejs PS2. Przycisk Importuj Omron
7) Podwozie: Cała konstrukcja stalowa jest całkowicie ekranowana, promieniuje elektromagnetycznie, przeciwzakłóceniowo, antystatycznie
