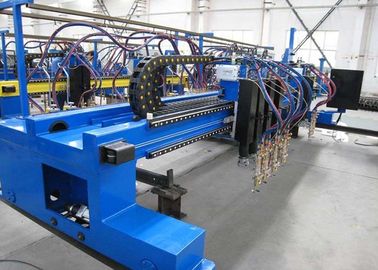

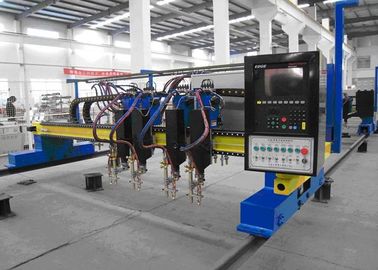

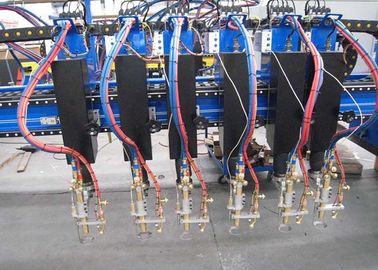

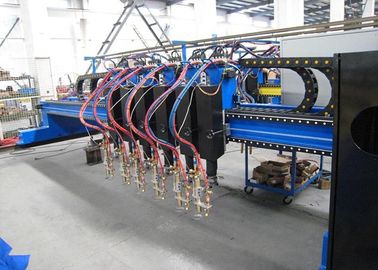

Automatyczna maszyna do cięcia plazmowego typu bramowego CNC z palnikami do cięcia płomieniem

Automatyczna maszyna do cięcia plazmowego typu bramowego CNC z palnikami do cięcia płomieniem

1. Kluczowe punkty:

System CNC: Shanghai Fang Ling lub USA Hypertherm (w języku angielskim, chińskim)

Łukowy czujnik wysokości (z modelem plazmowym): PTHC

Źródło plazmy: zależy od klienta

Oprogramowanie do programowania: FastCAM (dowolna wersja językowa)

2. Krótki opis:

Suwnica bramowa CNC to rodzaj termicznego urządzenia tnącego o wysokiej wydajności, precyzji i niezawodności, zdolnego do cięcia dowolnej figury płaskiej. Cała maszyna o pięknym wyglądzie wykorzystuje konstrukcję bramową wykonaną z profilu aluminiowego i jest napędzana dwustronnym silnikiem krokowym prądu stałego. Przecinarka może być wyposażona w palnik do cięcia płomieniem lub plazmowy lub oba. Jest szeroko stosowany w takich dziedzinach, jak reklama, dmuchawa przemysłowa, elektryczność, obróbka skrawaniem.

3. Typowe cechy:

• Ø Opcjonalnie skrajnia poprzeczna / wzdłużna, duży zakres cięcia;
• Ø Napędzany dwustronnym silnikiem prądu stałego, działa niezawodnie z wysoką precyzją cięcia;
• Ø Przyjęcie systemu CNC z Chin lub USA, łatwego do nauki i obsługi;
• Ø Konstrukcja wykonana z profilu aluminiowego, małe pokrycie podłogowe, łatwa konserwacja, wygodny do demontażu, montażu i przenoszenia;
• Ø Nowatorski design, wysoki stosunek wydajności do ceny, ekonomiczny i praktyczny.
• Ø Czujnik wysokości napięcia łuku (z modelem plazmowym): PTHC
• Ø Oprogramowanie do programowania: FastCAM (dowolna wersja językowa)
• Ø Źródło plazmy: zależy od klienta

4. Wymagania dotyczące mocy S i G as

• Zasilanie głównej maszyny: 220 V AC ± 10%, 50 Hz ± 1 Hz
• Moc plazmy: AC 3-380 V ± 10%, 50 Hz ± 1 Hz

Pojemność zasilacza:

• Maszyna główna: 1,0 kVA
• Moc plazmy: Zależy od rodzaju mocy plazmy.

Parametry techniczne:

Szczegóły maszyny:

	Budowa korpusu maszyny 1. Stalowa konstrukcja z drążoną belką zapewnia dobre odprowadzanie ciepła bez deformacji; 2. Hartowanie struktury konstrukcji spawanej skrzynki zapewnia doskonałą sztywność i intensywność; 3. Podwójny napęd przyjmuje symetryczną strukturę.
	Transmisja 1. Ruchy przekładni zębatej bez szczeliny sprzęgającej zapewniają płynną pracę maszyny przy dużej prędkości; 2. Skrzynia biegów: SEW, niski poziom hałasu skrętnego.
	Model napędu Japoński silnik serwo prądu przemiennego lub silnik krokowy Napęd dwustronny. Japoński reduktor shimpo lub reduktor planetarny w niemieckiej technologii.
	Szyna prowadząca Tryb procesu: młynek o wysokiej precyzji; Wzdłużna dokładność regału: 7 stopni; Długość urządzenia: 1,0 M lub 2,0 M.
	System CNC 1. 10,4-calowy wyświetlacz LCD; 2. Obsługa portu USB, wyświetlanie liczb; 3. Kontrolki wskazujące stan pracy; 4. Menu operacyjne wyświetlane natychmiast na monitorze; 5. Proste cyfry zaprogramowane bezpośrednio. System CNC marki Shanghai lub American to Optiona L.
