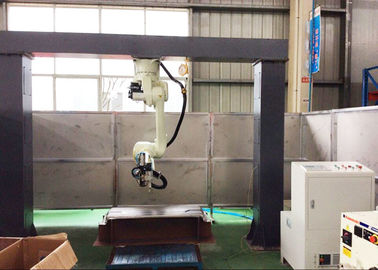

Stacja robocza Roboty serii RWS z cięciem plazmowym dla wyrobów stalowych
Automatyczna stacja robocza robotyki składa się z ramienia robota, sterownika robota i źródła cięcia plama. Robot składa się z korpusu robota i kontrolera (sprzęt i oprogramowanie). W przypadku źródła skrawania zwykle zawiera źródło cięcia plazmowego, palnik do cięcia plazmowego (zacisk) itp.
Japonia Kawasaki BA020N Robot
Ładowność: 20 kg
Osie: 6
Zasięg: 1725 mm
Powtarzalność: ± 0,04 mm
Podanie:
Tnący
SPECYFIKACJA BA020N
| SPECYFIKACJE RA020N | ||
| Rodzaj | Przegubowy robot | |
| Stopień wolności | 6 | |
| Max. Ładunek (kg) | 20 | |
| Max. Zasięg (mm) | 1,725 | |
| Powtarzalność pozycji (mm) ✽1 | ± 0,04 | |
| Zakres ruchu (°) | Rotacja ramion (JT1) | ± 180 |
| Uzbrojenie ramienia (JT2) | +155 - -105 | |
| Ramię góra-dół (JT3) | +150 - -163 | |
| Obrotowy przegub (JT4) | ± 270 | |
| Wrist Bend (JT5) | ± 145 | |
| Skręt nadgarstka (JT6) | ± 360 | |
| Maksymalna prędkość (° / s) | Rotacja ramion (JT1) | 190 |
| Uzbrojenie ramienia (JT2) | 205 | |
| Ramię góra-dół (JT3) | 210 | |
| Obrotowy przegub (JT4) | 400 | |
| Wrist Bend (JT5) | 360 | |
| Skręt nadgarstka (JT6) | 610 | |
| Moment (N • m) | Obrotowy przegub (JT4) | 45 |
| Wrist Bend (JT5) | 45 | |
| Skręt nadgarstka (JT6) | 29 | |
| Moment bezwładności (kg • m2) | Obrotowy przegub (JT4) | 0,9 |
| Wrist Bend (JT5) | 0,9 | |
| Skręt nadgarstka (JT6) | 0.3 | |
| Masa (kg) | 230 | |
| Kolor skóry | Munsell 10GY9 / 1 odpowiednik | |
| Instalacja | Podłoga, sufit | |
| Stan środowiska | Temperatura otoczenia (° C) | 0 - 45 |
| Wilgotność względna (%) | 35 - 85 (Brak rosy, brak szronu) | |
| Wymagania dotyczące zasilania (kVA) ✽2 | 3.0 | |
| Stopień ochrony | IP65 | |
| Kontroler | Ameryka | E01 |
| Europa | ||
| Japonia i Azja | ||
✽1: jest zgodny z ISO9283
✽2: zależy od ładunku i wzorców ruchu
Źródło plazmy:
USA Hyperthem lub USA Victor Thermal Dynamics Brand
Produkt końcowy:
