Przemysłowa maszyna bramowa CNC do cięcia plazmowego płomienia z silnikiem Panasonic
Profil produktu:
Wytrzymała konstrukcja ramy portalowej, belka poprzeczna przyjmuje konstrukcję spawalniczą typu skrzynkowego, bez zniekształceń, wysokosprawny napęd dwustronny, zwarta konstrukcja, ogólne odpuszczanie, całkowicie eliminuje naprężenia spawalnicze, gruby i atmosferyczny kształt, stabilna i niezawodna wydajność, jest obecnie najbardziej standardowa i najbardziej ogólna maszyna do cięcia CNC w branży maszyn do cięcia.
Kraty są napędzane dwustronnie, z dwuosiową prostą szyną prowadzącą, długość szyny wzdłużnej można dostosować, tryb cięcia pojedynczego płomienia lub pojedynczej plazmy, z automatycznym zapłonem; Można także dodać tryb cięcia podwójnego płomienia i plazmy. Można go skonfigurować, aby wydłużyć szynę prowadzącą i poszerzyć rozpiętość belki poprzecznej zgodnie z wymaganiami użytkownika. Można go również skonfigurować do używania wielu palników lub rowków do celów cięcia zgodnie z wymaganiami użytkownika.
Zakres zastosowania i materiał:
1. Trudno utleniony metal
2. Łatwo utlenia się
3. Stal nierdzewna
4. Mosiądz, aluminium i cynk
Cechy:
Ultracut400.
Parametry techniczne:
Model | CNC3000 | CNC3500 | CNC4000 | CNC5000 | CNC6000 | CNC7000 | CNC8000 |
Efektywna szerokość cięcia (mm) | 2200 | 2700 | 3200 | 4200 | 5200 | 6200 | 7200 |
Szerokość toru (mm) | 3000 | 3500 | 4000 | 5000 | 6000 | 7000 | 8000 |
Efektywna długość cięcia (m) | 2m mniej niż długość toru | ||||||
Grubość cięcia (mm) | Płomień: 5-120 (maks. 300 mm) Plazma: 1-80 (zależy od mocy plazmy). | ||||||
Podstawowe składniki | |||||||
Tryb cięcia | Plazma i tlen / paliwo / płomień | ||||||
Tryb jazdy | Silnik serwo, dwustronny | ||||||
Cięcie numeru palnika | Dostosowywanie | ||||||
Silnik napędowy | Panasonic / Yaskawa | ||||||
Sterownik CNC | Micro EDGE Pro, EDGE Pro, KP, Burney, ESAB | ||||||
Dostępna moc plazmy | Hypertherm, Kjellberg, Thermal Dynamics, ESAB | ||||||
Oprogramowanie do programowania | Hypertherm ProNest, Hypertherm TurboNest, FASTCAM Professional | ||||||
Napięcie | 3 × 380 V ± 10% 50 Hz / zgodnie z lokalnymi warunkami użytkownika | ||||||
Język operacji | Wielojęzyczny, podstawowy: angielski ... |
Charakterystyka produktu:
1. Struktura regału
Belka poprzeczna jest nieprostokątną konstrukcją rurową o konstrukcji skrzynkowej ze stali. Po spawaniu jest on całkowicie odprężany w celu wyeliminowania naprężeń wewnętrznych, aby nie odkształcał się podczas długotrwałego użytkowania. Stabilna struktura ramy zwiększa precyzję cięcia, a prędkość cięcia - większą.
2. Przewodnik
Prowadnica pozioma przyjmuje krajowe lub importowane prowadnice liniowe z podwójnym rdzeniem z wysoką precyzją i dobrym prowadzeniem.
Wzdłużna szyna prowadząca ze specjalną metalową powierzchnią szlifującą ma wysoką dokładność mechaniczną i odporność na zużycie.

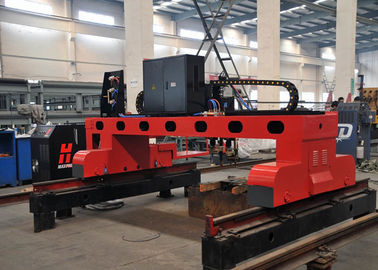

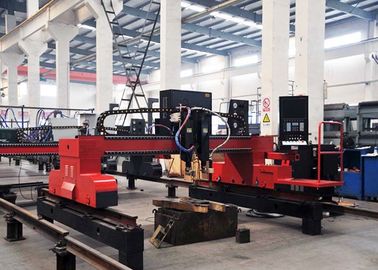

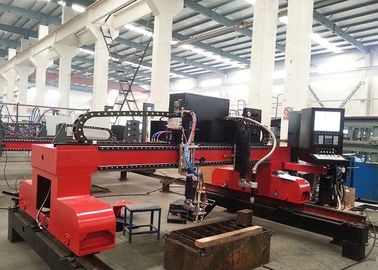

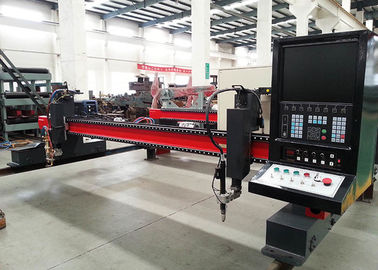

Zdjęcia referencyjne :
