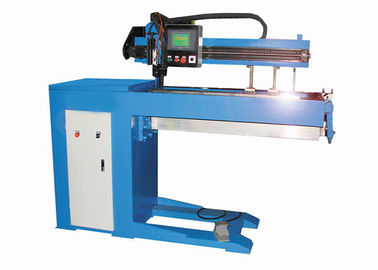

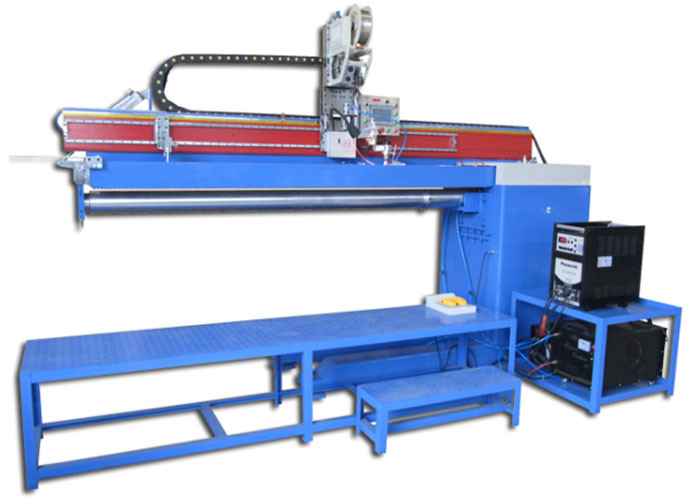

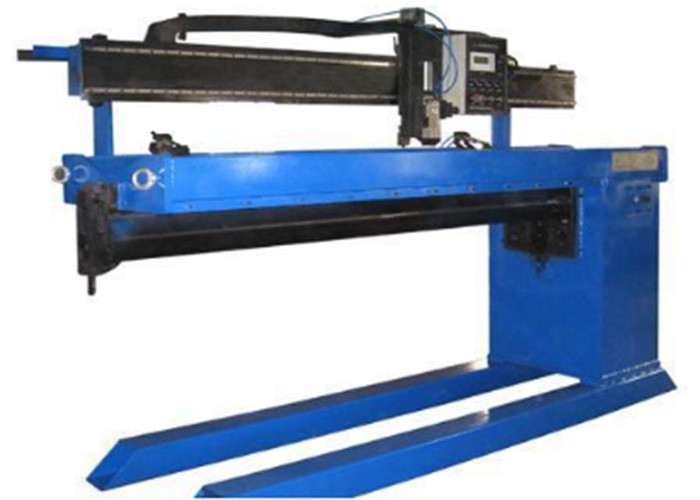

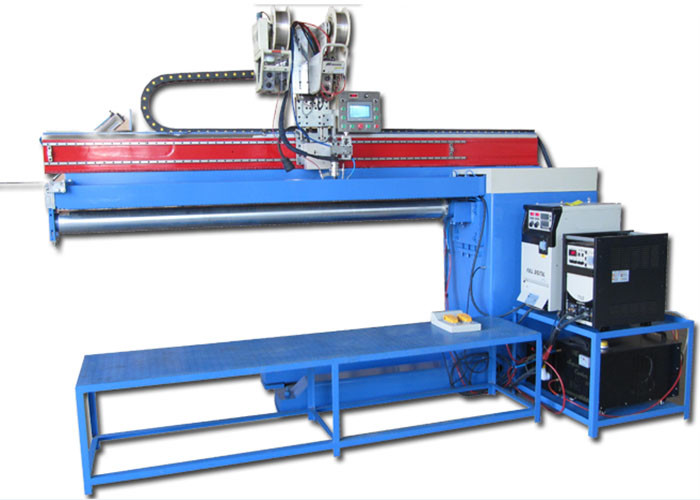

Najnowsza konstrukcja Automatyczna spawarka TIG z łukiem argonowym do stali nierdzewnej
Element wyposażenia:
Pneumatyczne urządzenie do zaciskania kluczy, podstawa, belka, trzpień, podkładka miedziana, urządzenie do otwierania drzwi szybu, tor ruchu, sterownik palnika poprzecznego, uchwyt palnika i elektryczny system sterowania.
Główne cechy:
Zgrzewarka wzdłużna serii LSW jest standardowym wyposażeniem naszej firmy. Przyjmuje kluczowe urządzenie zaciskowe, aby wspierać równomierne i stabilne mocowanie i efekt chłodzenia, który usuwa nadwyżkę ciepła przez szew spawalniczy, w celu zmniejszenia wypaczenia i odkształcenia przedmiotu obrabianego. Możemy spawać z jednej lub z dwóch stron i zapewnić doskonałą jakość spawania.
Taki zacisk jest zamocowany na górze podstawy, symetrycznie, dzięki czemu poduszka powietrzna rozszerza się. Dźwignia z górnym dociskiem przynosi nacisk płyty kluczowej nawet do 30 kg / c㎡. Ponadto odległość między prawymi i lewymi płytami jest regulowana zgodnie z wymogami szwu, aby spełnić różne szerokości szwu.
Trzpień jest zaprojektowany jako różne średnice oparte na różnych długościach szwów, aby zapewnić jego twardość. Przewodząca miedziana podkładka o określonej szerokości jest zamontowana na górze trzpienia. Możemy przetwarzać gniazdo zdeformowane ujemnie wzdłuż środkowej osi podkładki miedzianej. Wiele mini otworów w środku, rozmieszczonych w równej odległości, w celu ochrony gazu. Wysokość trzpienia w pionie można regulować za pomocą śruby, aby spełnić różne wymagania spawalnicze.
Gąsienice napędzane silnikiem prądu stałego ustawione na belce poruszają się jako stałe prędkości przez prowadnice liniowe Tajwan Hiwin i precyzyjny stojak, aby spełnić różne wymagania spawalnicze. Możemy kontrolować lub regulować skok spawania za pomocą przełącznika fotoelektrycznego. Wózek poprzeczny na torze można regulować we wszystkich kierunkach. Automatycznie pneumatyczne urządzenie podające na przesuwanej prowadnicy jest w stanie szybko wykonać załadowanie / rozładowanie palnika.
Przyjmuje sterowanie programem PLC z zaawansowanym interfejsem operacyjnym człowiek-maszyna, zapewniając stabilne i niezawodne działanie.
Szczegółowa konfiguracja:
Pozycja | Imię | Marki |
| 1 | PLC | China Xinjie |
| 2) | Ekran dotykowy | China Xinjie |
| 3) | Przekaźnik | Schneider |
| 4 | Przycisk | Schneider |
| 5 | Kabel | Chińskie marki Jiangnan lub Zhuying |
| 6 | Elektrozawór | Taiwan Airtac |
| 7 | Przełącz moc | Tajwan MW |
| 8 | Precyzyjna prowadnica wkładki | Tajwan HIWIN |
| 9 | Struktura | Metaloplastyka |
| 10 | TIG Power YC-400TX | Japan Panasonic |
Wymagania dotyczące przedmiotu obrabianego:
1. Materiał obrabianego przedmiotu: płyta stalowa Q235 lub płyta nierdzewna i stal ocynkowana.
2. Wymagania spawalnicze:
1) Do zgrzewania doczołowego cylindrycznych elementów.
2) Szew spawalniczy powinien być gładki, płaski i bez widocznych deformacji. Spawanie jednostronne, a odkształcenie dwustronne. Ta sama intencja zarówno na szwie spawalniczym, jak i na samym korpusie.
3) Tryb spawania: spawanie argonem, spawanie TIG lub CO2 w osłonie gazu.
4) Metoda podawania i rozładowywania: Ręcznie
Próbki detalu:
