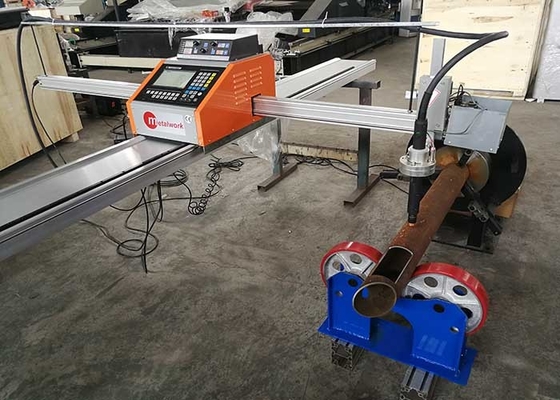

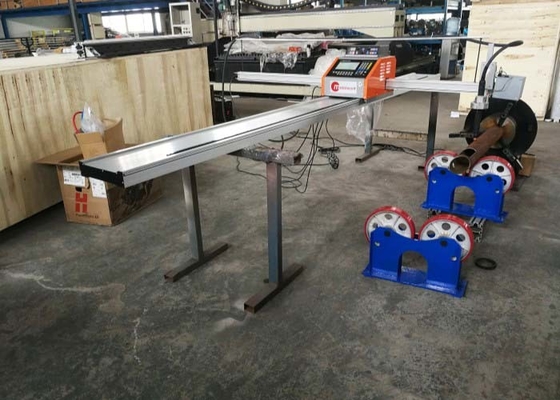

Maszyna do cięcia plazmowego drzwi słupa oświetleniowego CNC1-1530P
Maszyna ta może ciąć zarówno blachę stalową na płytę podstawy słupa, jak i drzwi elektryczne słupa.
Zakres zastosowania i materiał:
1) Maszyna jest przeznaczona głównie do różnego rodzaju systemów rurowych i cięcia termicznego końców.
2) Odpowiedni materiał obrabianego przedmiotu: stal niskowęglowa, rury miedziane i niklowe, rury ze stali nierdzewnej z cięciem plazmowym.
3) Może również ciąć blachę stalową (ciąć płytę podstawy słupa) (maszyna do cięcia płomieniowego/plazmowego CNC), realizować cięcie płomieniowe, plazmowe blachy stalowej, maszynę do cięcia słupów, wielofunkcyjność.
4) Nadaje się do stożkowych, ośmiokątnych drzwi słupów oświetleniowych CNC, może również ciąć rury okrągłe. Kształt cięcia może być okrągły, kwadratowy, prostokątny, eliptyczny itp. i dowolny, który można narysować za pomocą komputera.
5) Moc cięcia to automatyczna plazma. Dzięki temu prędkość cięcia będzie znacznie szybsza, a jakość krawędzi cięcia jest lepsza niż w przypadku cięcia płomieniowego.
Warunki pracy maszyny:
Temperatura: -5-40 ℃; Wilgotność 90% lub mniej; Moc 50 Hz: 220 V + 10%
Parametry techniczne:Kod
| POZYCJA | DANE | 1 |
| =14000mm (można przedłużyć) | Φ=40～400mm | 2 |
| Grubość ścianki cięcia płomieniowego | δ | 1=14000mm (można przedłużyć)3 |
| Maks. długość słupa. | L | 1=14000mm (można przedłużyć)4 |
| Grubość cięcia plazmowego | 1-14mm | 5 |
| Prędkość przesuwu. | V | 0=10～3000 mm/min6 |
| Rozmiar płyty tnącej | 1000mmX3000mm | 7 |

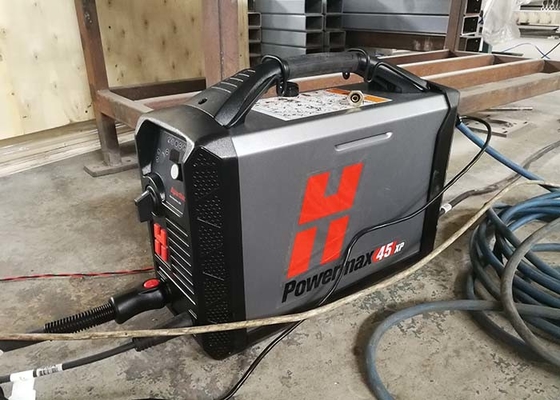

| Moc plazmy | USA.Hypertherm. Powermax.45 | 8 |
| Rozmiar uchwytu | Uchwyt typu 250 z trzema szczękami | 9 |
| Silnik uchwytu | Serwomotor Panasonic 400W | Oś ruchu: |
Oś ruchu
| Oś maszyny tnącej | Oś X: |
| Obrót słupa | Oś Y: |
| Przesuw palnika tnącego w kierunku linii słupa. | Oś Z: |
| Podnoszenie i opuszczanie palnika tnącego. | Forma transmisji rury stalowej maszyny tnącej i sposób cięcia: |
1) Forma transmisji rury stalowej maszyny tnącej: konstrukcja typu uchwyt.
2) Sposób cięcia: cięcie plazmowe.
3) Sposób podnoszenia: automatyczny sposób elektryczny.

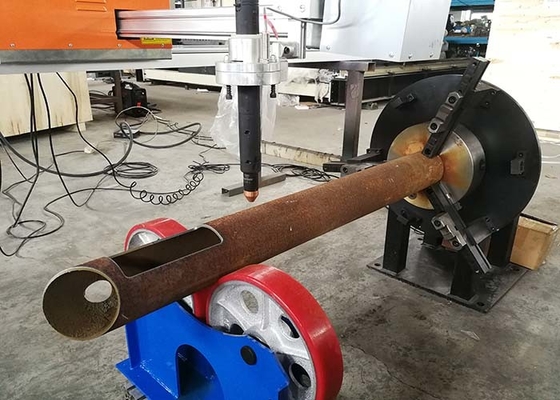

Przykładowe cięcia:
