Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: Metalwork
Orzecznictwo: CE, ISO, CCC
Numer modelu: CNC4-6P500
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: negotiable
Szczegóły pakowania: Pudło ze sklejki
Czas dostawy: 40 dni
Zasady płatności: L/C, T/T
Możliwość Supply: 100 zestawów miesięcznie
Kable silnikowe i serwo: |
Japan Panasonic Servo Shield Kable |
Wydajność cięcia plazmowego: |
Przebij stal miękką 22 mm |
Sposób jazdy: |
Single Drive |
Rodzaj cięcia: |
Osocze |
Oprogramowanie kontrolera: |
Rura FLSK |
Gwarancja: |
1 rok |
Kable silnikowe i serwo: |
Japan Panasonic Servo Shield Kable |
Wydajność cięcia plazmowego: |
Przebij stal miękką 22 mm |
Sposób jazdy: |
Single Drive |
Rodzaj cięcia: |
Osocze |
Oprogramowanie kontrolera: |
Rura FLSK |
Gwarancja: |
1 rok |

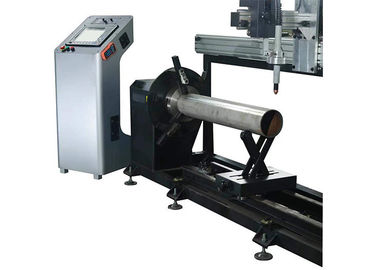

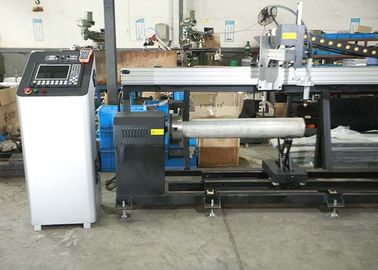

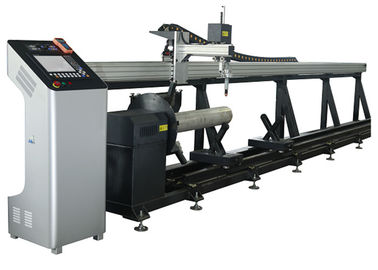

Tube Master 2-osiowa CNC maszyna do cięcia rur ze stali miękkiej z silnikiem Panasonic
Szczegóły Produktu:

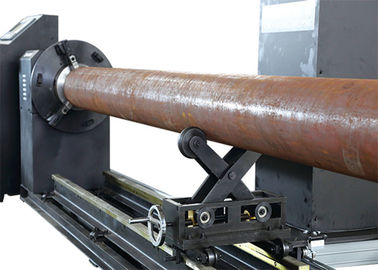

1) Jest stosowany w stylu portalowym, który jest równoległy do rury. Ciągnik z narzędziem podnoszącym zainstalowanym na belce bramowej. Mocowanie rury za pomocą szczęki uchwytu oraz za pomocą ruchomych i regulowanych wsporników rur, które znajdują się na szynach i pod rurą.
2) Podczas cięcia system sterowania CNC kontroluje ruch ciągnika i obrót rury, aby przeciąć rurę. Stabilność pracy całej maszyny i może być używana długoterminowo. Łatwa obsługa i wysoka wydajność.
3) Dopasuj pracę do średnicy 50-500 mm bez rur do cięcia pod kątem.
Dane maszyny:
Efektywna średnica cięcia: | 50-500 mm |
Efektywna długość cięcia: | 6000 mm |
Maksymalna waga rury: | 1000 kg |
Znamionowa prędkość obrotu: | 0-15 rpm |
Owalność rury: | ≤2% |
| Ilość rur stentów: | 4 zestawy |
| Maksymalny kąt fazowania: | Brak funkcji fazowania |
| Dokładność fazowania: | Brak funkcji fazowania |
| Odległość podnoszenia palnika (Z): | ≤210 mm |
Precyzja pracy: | ± 0,2 mm / m |
Regulacja podnoszenia i opuszczania: | Elektryczna regulacja wysokości i zdalne sterowanie (PLASMA THC kontroluje wysokość palnika podczas cięcia) |
Stół do cięcia: | Orteza i osprzęt do cięcia rur |
Rozliczenie bezpieczeństwa: | Wyłącznik awaryjny |
Moc wejściowa: | Jednofazowy AC 220 V + 3 fazy AC 380 V. |
Podstawowe elementy i specyfikacja:
Mocna wiązka z odprowadzaniem ciepła, ze spawem i po obróbce odprężającej. Dzięki temu wiązka jest mocna i trudna do odkształcenia.
1) Długość szyny w osi X: 7000 mm
2) Układ napędowy osi X: DŁUGOŚĆ PALNIKA PRZENOSZENIE WEDŁUG KIERUNKU RURY (silnik krokowy ze sterownikiem i skrzynią biegów)
3) Średnica uchwytu osi Y: φ50-500 mm
4) Układ napędowy w osi Y: OSI OBROTOWE PRZEWODÓW (serwosilnik Japonii PANASONIC 750W z napędem i skrzynią biegów)
5) Układ napędowy osi Z: podnoszenie w górę i w dół
6) Ruch gazu i kabli w osi X i Y: Wytrzymały przemysłowy łańcuch kablowy
7) Szyna osi X: 24KG / m Kolej o dużej wytrzymałości do dużych obciążeń
8) Szafa sterownicza, szafka elektryczna, szafka wysokiej częstotliwości: Z elementami OMRON, SIEMENS, przyłączem przewodu SCHNEIDER
Wymagania dotyczące stanu maszyny:
1. Wymagane napięcie:
1) 3 × 400 V ± 10% / 50 Hz, 220 V ± 10% / 50 Hz
2) Stabilność napięcia trójfazowego poniżej ± 5%
3) asymetria napięcia trójfazowego poniżej 2,5%
4) Sugerowane użycie źródła stabilizowanego napięciem.
Uwaga: Rezystancja uziemienia ≤10.
2. Wymagania dotyczące ciśnienia sprężonego powietrza (cięcie plazmowe):
1) Zapotrzebowanie na gaz: 0,9 m3 / min
2) Ciśnienie gazu: 8,3 kg / cm2
3) Temperatura punktu rosy nie przekracza 5 stopni Celsjusza: zawartość oleju ≤ 0,003 ppm cząstki stałe ≤ 0,01 mikrona
4) Sugerowane użycie bezolejowej sprężarki powietrza, suszarki do zamrażania i ultrafiltru (system nie może zawierać komponentów rdzy).
3. Rura tnąca musi mieć gładką powierzchnię, owalne odchylenie o średnicy mniejszej niż 5 mm. Osiągnij standard ISO.
4. Temperatura pracy: -10 ° C -45 ° C
Wilgotność: <90%, bez kondensacji
Otoczenie: wentylacja, bez dużych wstrząsów
Próbka do cięcia:
