| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | Metalwork |
| Orzecznictwo: | CE, ISO, CCC |
| Numer modelu: | CNC5-5000 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | 1 x 20 'GP |
| Czas dostawy: | 30 dni |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 100 zestawów miesięcznie |
| System CNC: | Hypertherm, Fangling itp. | Sterownik wysokości: | Hongyuda, Hypertherm itp. |
|---|---|---|---|
| Zagnieżdżanie oprogramowania: | FastCAM, InteGNPS itp. | Palnik do cięcia: | 9 + 1 |
| silnik: | Panasonic | Reduktor: | Shimpo, Neugart |
| Kolor: | Czerwony + czarny, Niebieski + żółty lub dostosowany | Gwarancja: | 1 rok |
| High Light: | h maszyna do montażu belek,h linia do spawania wiązką |
||
Płasko-wielotarczowa maszyna do cięcia pionowego taśm CNC
Opis produktu:
Dzięki ekonomicznej funkcji sterowania cyfrowego, maszyna do cięcia plazmą / płomieniem CNC może być stosowana do cięcia blach stalowych o dużych rozmiarach, a także do cięcia o nieregularnych kształtach geometrycznych. Rama główna jest zgięta, spawana, wyżarzana w celu usunięcia naprężeń, dzięki czemu jest stabilna i nie ulega łatwemu odkształceniu. Serwo silnik, reduktor, zawór upustowy, rura powietrzna, zawór magnetyczny oraz stosowane pistolety tnące to znane na całym świecie marki zapewniające stabilną jakość.
Cechy:
1. Zarówno na końcu roboczym, jak i na belkach poprzecznych, zastosowano konstrukcję zgrzewarki z belkami poprzecznymi, której naprężenie zostało zniesione, ma zwartą budowę, niewielką masę, dobrą sztywność, małe odkształcenia i wygląd zewnętrzny.
2. Jazda główną podłużną belką końcową i przesuwanie poprzecznego palnika przyjmuje japoński sterownik serwo i silnik firmy Panasonic napędzający reduktor Japan SHIMPO za pomocą przekładni zębatkowej.
3. Strona napędzającej belki końcowej wyposażona w poziome koła prowadzące, które mogą sprawiać, że koło prowadzące naciska mocno na szynę poprzez regulację mimośrodowego wału, a zatem stabilność i dokładność podczas całego ruchu mogą być zapewnione.
4. Podłużne szyny prowadzące są wykonane przez ścieżkę o wysokiej intensywności, wszystkie powierzchnie styku toru mają precyzyjną obróbkę, a dokładne stojaki do szlifowania są instalowane poza prowadnicą.
5. Podłużne szyny prowadzące są uciskane za pomocą dociskowej płyty podkładowej i tulei łączącej, która może zapewnić wzdłużną prostoliniowość i równoległość szyny.
6. Automatyczny zapalnik i regulator wysokości palnika można wybrać zgodnie z wymaganiami klienta, z wygodną obsługą.
7. Na palniku jest zainstalowany ogranicznik odbicia, który może zapobiec niebezpieczeństwu podczas cięcia.
Parametry techniczne:
| Model | CNC5-3000 | CNC5-4000 | CNC5-5000 |
| Gauge (mm) | 3000 | 4000 | 5000 |
| Skuteczna szerokość cięcia (mm) | 230-2200 | 230-3200 | 230-4200 |
| Długość szyny (mm) | 12000/14000 | 12000/14000 | 12000/14000 |
| Efektywna długość cięcia (mm) | 10000/12000 | 10000/12000 | 10000/12000 |
| Latarka CNC do cięcia | 2 | 2 | 2 |
| Wyciągnij palnik do cięcia | 9 | 9 | 9 |
| Grubość cięcia (mm) | 6 ~ 100 | 6 ~ 100 | 6 ~ 100 |
| Prędkość bieżąca bez obciążenia | 4000 mm / mm | ||
| Tryb jazdy | Pojedynczy podwójny | Pojedynczy podwójny | Podwójnie |
| Dokładność cięcia | ± 0,5 mm / mm | ||
| Dokładność powtarzania umiejętności | ± 0,5 mm / mm | ||
Podanie:
Ta maszyna może ciąć stal miękką z cięciem płomienia i wycinać stal wysokowęglową, stal nierdzewną, aluminium, miedź i inny metal nieżelazny za pomocą cięcia plazmowego; może być konfigurowany zgodnie z wymaganiami., dlatego jest szeroko stosowany w takich branżach jak: maszyny, motoryzacja, przemysł stoczniowy, petrochemiczny, przemysł wojenny, metalurgia, lotnictwo, kotły i zbiorniki ciśnieniowe, lokomotywa itp.

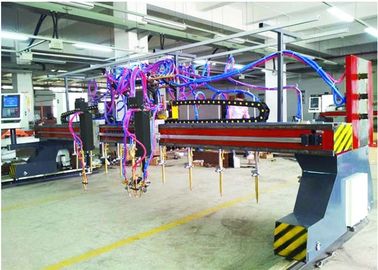

Zdjęcie maszyny:
