Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | Metalwork |
Orzecznictwo: | CE, ISO, CCC |
Numer modelu: | CNC5-4000 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | 1 x 20 'GP |
Czas dostawy: | 30 dni |
Zasady płatności: | L/C, T/T |
Możliwość Supply: | 100 zestawów miesięcznie |
System CNC: | Hypertherm, Fangling itp. | Sterownik wysokości: | Hongyuda, Hypertherm itp. |
---|---|---|---|
Zagnieżdżanie oprogramowania: | FastCAM, InteGNPS itp. | Palnik do cięcia: | 9 + 1 |
silnik: | Panasonic | Reduktor: | Shimpo, Neugart |
Kolor: | Czerwony + czarny, Niebieski + żółty lub dostosowany | Gwarancja: | 1 rok |
High Light: | Maszyna do wiercenia wiązką cnc h,maszyna do montażu belki h |
Maszyna wielozadaniowa do cięcia pionowego taśm serii CNC5 dla belek typu H
Opis produktu:
Ta seria maszyn do cięcia cnc to sprzęt o wysokiej wydajności, który wykorzystuje pojedynczy lub podwójny napęd i łączy w sobie sterowanie komputerowe, precyzję mwchanizmu i cięcie tlenem.
1. Zarówno na końcu roboczym, jak i na belkach poprzecznych, zastosowano konstrukcję zgrzewarki z belkami poprzecznymi, której naprężenie zostało zniesione, ma zwartą budowę, niewielką masę, dobrą sztywność, małe odkształcenia i wygląd zewnętrzny.
2. Jazda główną podłużną belką końcową i przesuwanie poprzecznego palnika przyjmuje japoński sterownik serwo i silnik firmy Panasonic napędzający reduktor Japan SHIMPO za pomocą przekładni zębatkowej.
3. Strona napędzającej belki końcowej wyposażona w poziome koła prowadzące, które mogą sprawiać, że koło prowadzące naciska mocno na szynę poprzez regulację mimośrodowego wału, a zatem stabilność i dokładność podczas całego ruchu mogą być zapewnione.
4. Podłużne szyny prowadzące są wykonane przez ścieżkę o wysokiej intensywności, wszystkie powierzchnie styku toru mają precyzyjną obróbkę, a dokładne stojaki do szlifowania są instalowane poza prowadnicą.
5. Podłużne szyny prowadzące są uciskane za pomocą dociskowej płyty podkładowej i tulei łączącej, która może zapewnić wzdłużną prostoliniowość i równoległość szyny.
6. Automatyczny zapalnik i regulator wysokości palnika można wybrać zgodnie z wymaganiami klienta, z wygodną obsługą.
7. Na palniku jest zainstalowany ogranicznik odbicia, który może zapobiec niebezpieczeństwu podczas cięcia.
Parametry techniczne:
Model | CNC5-3000 | CNC5-4000 | CNC5-5000 |
Gauge (mm) | 3000 | 4000 | 5000 |
Skuteczna szerokość cięcia (mm) | 230-2200 | 230-3200 | 230-4200 |
Długość szyny (mm) | 12000/14000 | 12000/14000 | 12000/14000 |
Efektywna długość cięcia (mm) | 10000/12000 | 10000/12000 | 10000/12000 |
Latarka CNC do cięcia | 2 | 2 | 2 |
Wyciągnij palnik do cięcia | 9 | 9 | 9 |
Grubość cięcia (mm) | 6 ~ 100 | 6 ~ 100 | 6 ~ 100 |
Prędkość bieżąca bez obciążenia | 4000 mm / mm | ||
Tryb jazdy | Pojedynczy podwójny | Pojedynczy podwójny | Podwójnie |
Dokładność cięcia | ± 0,5 mm / mm | ||
Dokładność powtarzania umiejętności | ± 0,5 mm / mm |

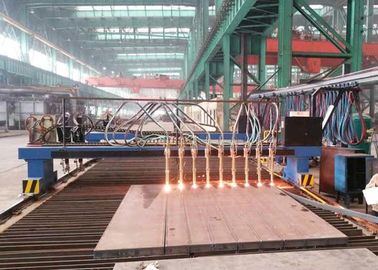

Machine Show:
Zakres dostawy:
1, Jednostka szkieletowa: Belka, rura, szeroka belka i długość i szeroki reduktor i itp.
2, jednostka toru: przewodnik i akcesoria. Rozmiar przewodnika to 14m * 2PCS.
3, Zespół noża tnącego: Liniowy pojedynczy pistolet tnący * 10 SZTUK i akcesoria.
4, Elektryczny system sterowania: Elektryczna szafa sterownicza, długości i szerokości silników i akcesoriów.
5, Jednostka źródła gazu: Główna rura gumowa powietrza, zawieszenie pojazdu przesuwnego i itp.
6, Części zapasowe: 1 zestaw
Dokumenty z towarami:
1, Instrukcje zawierające mapę elektryczności i gazu.
2, Certyfikat
3, lista pakowania
4, Rysunek instalacji na miejscu do układania fundamentów.
Zaangażowanie jakości sprzętu:
A, Wszystkie produkty wyprodukowane przez naszą firmę są zgodne z normami krajowymi i przedsiębiorstwami.
B, nasze produkty powinny spełniać wszystkie wymagania techniczne i parametry oraz zapewnić bezpieczną i stabilną funkcję.
C, Wyślemy pracowników do miejsca pracy kupującego, aby zaangażowali się i instruowali instalację i test, dopóki urządzenie nie będzie gotowe do użycia. Szkolimy również operatora sprzętu i personel serwisowy dla użytkownika.
D, Okres gwarancji na sprzęt wynosi jeden rok. W tym okresie, w przypadku awarii, która nie została spowodowana niewłaściwą obsługą przez użytkownika, będziemy odpowiedzialni za naprawę i wymianę.
E, po okresie gwarancyjnym nasze firmy będą również obserwować potrzeby klientów i konserwację.
