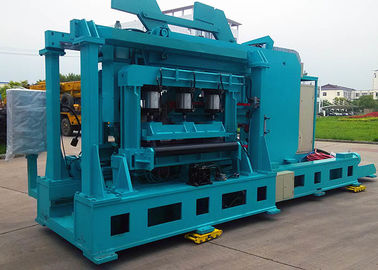

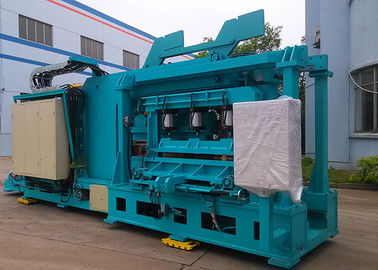

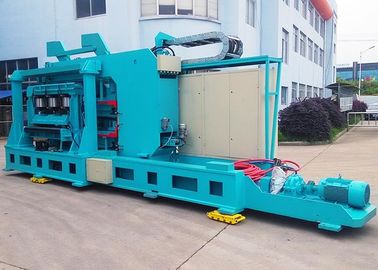

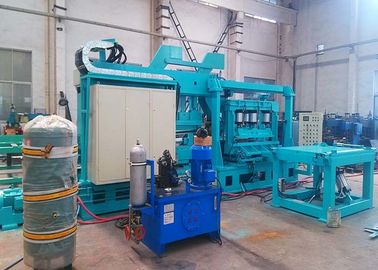

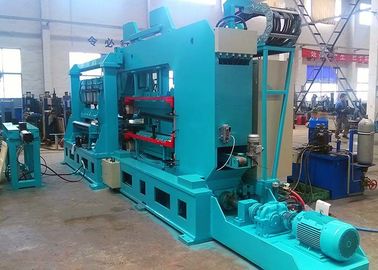

Zgrzewarka ze stalowym paskiem w wąskim zakładzie spawalniczym do taśmy stalowej
Cechy:
Aplikacje:
Szeroko stosowany do spawania over-lap dla taśm stalowych ze stali miękkiej, stali stopowej i stali nierdzewnej.
Parametry techniczne:
| Model | FNY-200C |
| Materiał spawalniczy | Arkusz o niskiej zawartości węgla |
| Grubość stali (obrabianego przedmiotu) | 0,16-0,8 mm |
| Stal (obrabiany przedmiot) Szerokość | 650-1250 mm |
| Grubość nakładania | 0-6mm (regulowany) |
| Średnica wykrawania | Ø28mm |
| Prędkość spawania | 0,6-6 m / min |
| Szybkość powrotu | Maks. 8 m / min |
| Ciśnienie spawania | Maks. 7,36 KN (P = 0,6Mpa) |
| Ciśnienie elektrod | Maks. 4,5KN |
| Ciśnienie rolki | Maks. 29,45 KN |
| Clamp Clamping Force | Maks. 36KN |
| Kąt ścinania | Maks. 2 ° |
| Shear Force | Maks. 160KN |
| Średnica koła elektrody | Min. 240 mm, maks. 280 mm |
| Szerokość koła elektrody | 12,5 mm |
| Górny skok koła elektrody | 120 mm |
| Odległość między zaciskiem wejściowym | 100 mm |
| Odległość między zaciskiem wyjściowym portu | 25 mm |
| Migracja Długość zacisku wejściowego | 105 mm |
| Górny skok koła elektrody | 210 mm |
| Udar podnoszący podnośnik nożycowy | 50 mm |
| Odległość między podwójnymi nożycami | 100 mm |
| Ruch C-Frame | Maksimum 2400 mm |
| Uruchamianie wysokości środka pasa stalowego | 1050 mm |
| Eksportuj średnicę rolki | Ø120mm |
| Moc transformatora spawalniczego | 200KVA (50% roboczego systemu) |
| Znamionowy prąd wejściowy transformatora spawalniczego | 525A |
| Cykl obciążenia dla transformatora spawalniczego | 50% |
| Moc spawalnicza | Jednofazowy, 380V AC |
| Kontrola mocy | Trzy fazy, 380 V AC |
| Ciśnienie robocze dla stanowiska hydraulicznego | Max 8.5Mpa |
| Ciśnienie sprężonego powietrza | 0,5Mpa-0,8Mpa |
| Przepływ sprężonego powietrza | 400L / min |
| Woda chłodząca (recykling wody destylowanej) Ciśnienie | 0,2-0,3Mpa |
| Przepływ wody chłodzącej | 2,5 m 3 / h |
