| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | Metalwork |
| Orzecznictwo: | CE, ISO, CCC |
| Numer modelu: | Seria HBT |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Mainframe naga w pojemniku, elektryczna skrzynka kontrolna w skrzyniach ze sklejki |
| Czas dostawy: | 30 dni |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 100 zestawów miesięcznie |
| Waga: | 100 kg-50000 kg | Użycie: | Rotacja pozioma do spawania |
|---|---|---|---|
| Średnica stołu: | 400-4000 mm | Napięcie: | 3 Ph, 380 V, 50 Hz |
| Kolor: | Niebieski, szary lub dostosowany | Gwarancja: | 1 rok |
| High Light: | spawarki do rurociągów,urządzenia do spawania rurociągów |
||

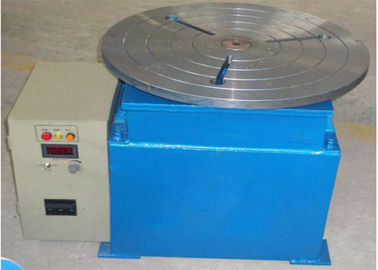

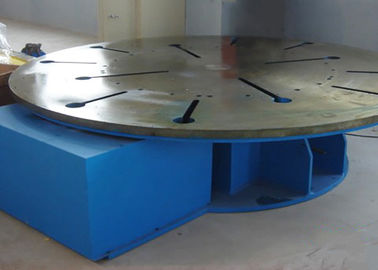

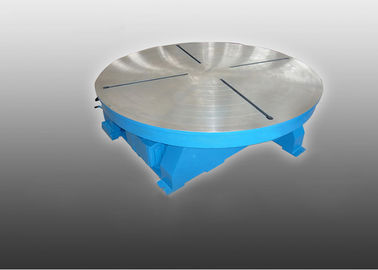

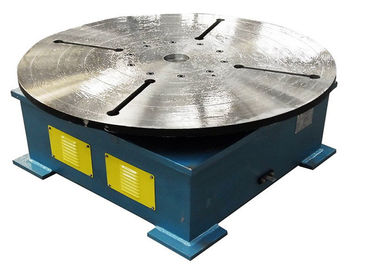

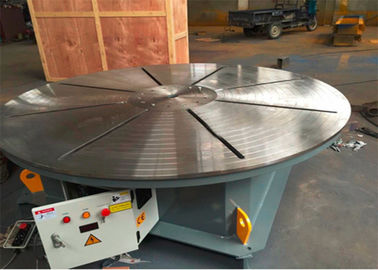

Stół do spawania poziomego HBT
Mamy wiele rodzajów gramofonu, na przykład. HB01, HB03, HB10 i tak dalej. Możemy również zaprojektować maszynę zgodnie z przedmiotem klienta. Możesz decydować o prędkości kolei.
Cechy:
1. Używanie razem z automatycznym ramieniem robota spawalniczego.
2. Dostępne są inne napięcia, takie jak 220V / 380V 50Hz.
3. Prędkość obrotowa wynosi 0,05 ~ 05. rpm w cyfrowym odczycie na skrzynce elektrycznej.
4. Obrót stołu spawalniczego może obracać się o 360 ° poprzez sterowanie VFD, praca na ręcznej skrzynce kontrolnej.
5. Wielkość stołu 2000 mm ze specjalnym otworem w środku stołu żądanym przez klientów.
6. Kontrolowany jest moduł zdalnego sterowania, opcjonalny przełącznik nożny lub kąt nachylenia, jeśli chcesz.
7. Za pomocą śruby M-kształtnej w kształcie litery T można przymocować obrabiany przedmiot do stołu w celu obracania i spawania.
Parametry techniczne:
| Model | HBT1 | HBT6 | HBT12 | HBT20 | HBT30 | HBT50 | HBT80 | HBT100 | HBT150 | HBT200 | HBT300 | HBT500 | |
| Znamionowe obciążenie kg | 100 | 600 | 1200 | 2000 | 3000 | 5000 | 8000 | 10000 | 15000 | 20000 | 30000 | 50000 | |
| Obroty prędkości obrotowej | 0,1-1 | 0,1-1.1 | 0,1-1 | 0,09-0,9 | 0,08-0,8 | 0,07-0,7 | 0,06-0,6 | 0,06-0,6 | 0,05-0,5 | 0,05-0,5 | 0,04-0,4 | 0,04-0,4 | |
| Prędkość obrotowa przechyłu | 2 | 0,8 | 0,5 | 0.4 | 0.3 | 0,2 | 0.14 | 0.14 | 0.14 | 0.14 | 0.10 | 0.10 | |
| Stół roboczy dia. mm | φ400 | φ800 | φ 1000 | φ 1200 | 1400 | 1600 | φ 2000 | φ 2000 | 2200 | φ2500 | φ 3000 | φ 4000 | |
Max.centryczność odległość mm | 100 | 150 | 200 | 250 | 250 | 250 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Maksymalna odległość środka ciężkości mm | 150 | 250 | 250 | 300 | 400 | 400 | 400 | 400 | 500 | 630 | 630 | 800 | |
| Obrotowa moc silnika kW | 0,06 | 0,37 | 0,75 | 1.1 | 1.5 | 1.5 | 2.2 | 3 | 3 | 4 | 4 | 5.5 | |
| Moc silnika przechylania kW | 0,18 | 0,55 | 1.1 | 1.5 | 2.2 | 3 | 4 | 4 | 5.5 | 7.5 | 7.5 | 11 | |
| Revolve dia. Przy 90 ° mm | ≤600 | ≤1500 | ≤1500 | ≤2000 | ≤2300 | ≤ 2800 | ≤3200 | ≤3200 | ≤3400 | ≤3400 | ≤ 4200 | ≤5700 | |
| Wymiar | L mm | 740 | 1300 | 1500 | 1700 | 2046 | 2400 | 2900 | 2900 | 3525 | 3675 | 4200 | 5600 |
| H mm | 420 | 900 | 1000 | 1200 | 1400 | 1860 | 1970 | 1970 | 2252 | 2270 | 2700 | 3600 | |
| B mm | 527 | 1000 | 1200 | 1200 | 1680 | 1730 | 2260 | 2260 | 2270 | 2750 | 3300 | 4400 | |
| Waga urządzenia kg | 70 | 700 | 1000 | 2000 | 3350 | 4300 | 8000 | 8200 | 14000 | 17000 | 20000 | 27000 | |
| Sposób regulacji prędkości | Szybkość powrotu to VFD (COMMON BREAK MOTOR) | ||||||||||||
| Prędkość przechylania jest stała (zwykły silnik hamulcowy) | |||||||||||||
Podanie:
1. Zbiorniki ciśnieniowe
2. Przemysł wytwórczy rur
3. Wytwarzanie energii wiatru
4. Wytwarzanie zbiorników chemicznych i paliwowych
5. Każda ciężka praca cylindryczna
