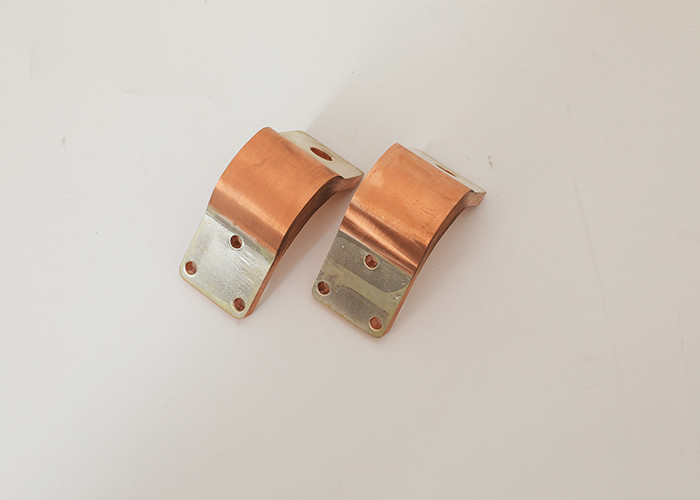

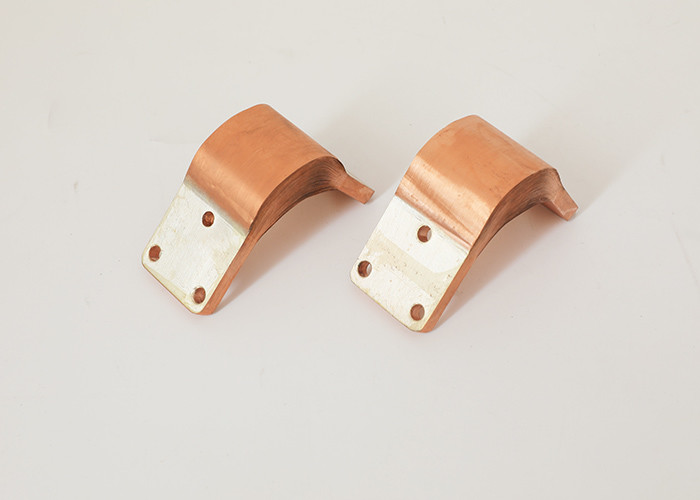

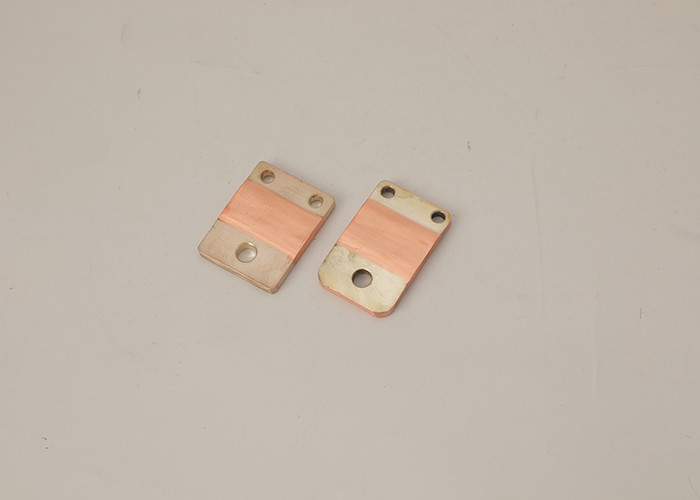

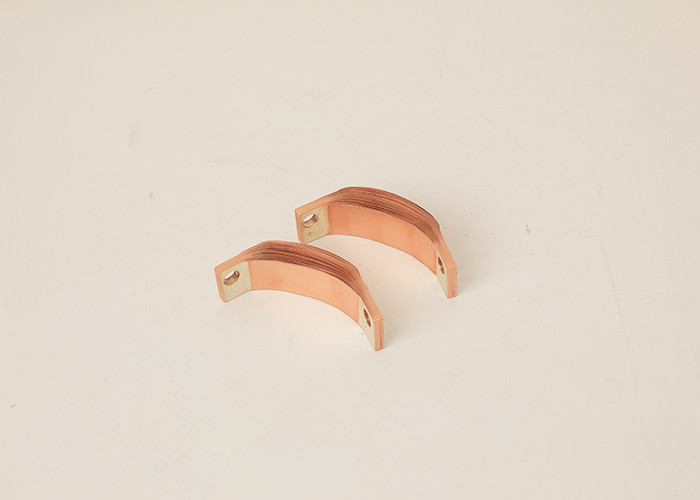

Elastyczne złącze miedziane laminowane
Produkujemy różne złącza laminowane według rysunków i specyfikacji klienta. Części są wytwarzane w wysokiej jakości z zatwierdzonych materiałów i odpowiednich procesów: zgrzewanie dyfuzyjne; lutowanie / lutowanie; nitowanie.
Taśmy miedziane:
Ø Czystość miedzi: ≥ 99,9%.
Ø Grubość: 0,05 mm - 0,3 mm.
Ø Obróbka powierzchniowa: niepowlekana, srebrna lub cynowana.
Metody spawania:
Miękkie złącze do spawania ciśnieniowego
■ Spawanie ciśnieniowe polega na ściskaniu razem laminowanych folii miedzianych za pomocą zgrzewania dyfuzyjnego molekularnego i formowaniu przez ogrzewanie wysokoprądowe i zgrzewanie.
■ Folia miedziana: o grubości od 0,03 mm do 0,3 mm.
■ Powierzchnia styku może być ocynowana lub posrebrzana zgodnie z wymaganiami użytkowników.
Lutowane miękkie złącze
■ Lutowanie polega na ściśnięciu laminatu folii miedzianej za pomocą lutu lutowniczego na bazie srebra i zgrzaniu doczołowym płaskiego bloku miedzi.
■ Folia miedziana: od 0,03 mm do 0,3 mm.
■ Powierzchnia styku może być ocynowana lub posrebrzana zgodnie z wymaganiami użytkownika.
Dane techniczne:
Ø Niektóre przykłady pokazano w poniższej tabeli, ale większość naszych produktów to części niestandardowe (wykonane zgodnie z rysunkami klienta).
Ø Dopuszczalna obciążalność prądowa podana w tabeli służy wyłącznie jako odniesienie, ponieważ rzeczywiste wartości odnoszą się do rzeczywistych warunków zastosowania.
| Miedź ED | Sekcja | ZA | b | S. | L. | H. | Średnica otworów | Zakończ wiercenie | Obecna pojemność |
PWR | 200 | 50 | 40 | 5 | 180 | 40 | 13 | W1 | 600 |
PWR | 200 | 50 | 40 | 5 | 230 | 40 | 13 | W1 | 800 |
PWR | 320 | 50 | 40 | 8 | 230 | 43 | 13 | W1 | 800 |
PWR | 400 | 50 | 40 | 10 | 230 | 45 | 13 | W1 | 900 |
PWR | 250 | 60 | 50 | 5 | 250 | 45 | 13 | W1 | 700 |
PWR | 400 | 60 | 50 | 8 | 250 | 48 | 13 | W1 | 950 |
PWR | 500 | 60 | 50 | 10 | 250 | 50 | 13 | W1 | 1100 |
PWR | 480 | 90 | 60 | 8 | 300 | 70 | 13 | W2 | 1100 |
PWR | 600 | 90 | 60 | 10 | 300 | 70 | 13 | W2 | 1200 |
PWR | 640 | 90 | 60 | 8 | 300 | 70 | 13 | W4 | 1350 |
PWR | 800 | 90 | 60 | 10 | 300 | 70 | 13 | W4 | 1500 |
PWR | 960 | 90 | 60 | 12 | 300 | 70 | 13 | W4 | 1700 |
PWR | 800 | 110 | 100 | 8 | 300 | 80 | 13 | W5 | 1550 |
| PWR 1000/350/100 | 1000 | 110 | 100 | 10 | 350 | 80 | 13 | W5 | 1800 |
| PWR 1200/350/100 | 1200 | 110 | 100 | 12 | 350 | 80 | 13 | W5 | 1900 |
| PWR 1200/400/120 | 1200 | 130 | 120 | 10 | 400 | 80 | 13 | W7 | 2000 |
| PWR 1440/400/120 | 1440 | 130 | 120 | 12 | 400 | 80 | 13 | W7 | 2200 |
Uwaga: wymiary niewymienione w tabeli danych zostaną wykonane zgodnie z wymaganiami klienta.
Standardowe wiercenie:
