Automat do spawania cylindrów oleju hydraulicznego Automat do zgrzewania obwodowego

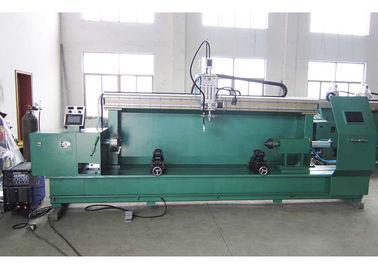

Automatyczna spawarka z poziomym obwodowym szwem cylindra oleju hydraulicznego

Wymagania dotyczące przedmiotu obrabianego:

1) Obiekt spawalniczy: spawanie cylindra i dna cylindra V, spawanie w kształcie litery U, spoina pachwinowa cylindra i kołnierza;

2) Materiały: Stalowa rura ST 52 upieczona i trzpień stalowy SAE 1045;

3) Średnica cylindra: ¢ 40 ～ ¢ 450 mm;

4) Długość przedmiotu obrabianego: 100 ~ 3000 mm;

5) Grubość cylindra: 5 ~ 50 mm.

Przegląd sprzętu:

Wymagania funkcjonalne:

1) Spełnia spawanie w kształcie litery V spawania cylindra i dna cylindra oraz spoinę pachwinową między cylindrem a kołnierzem;

2) Specjalna spawarka przyjmuje tryb obrotu przedmiotu obrabianego i mocowania uchwytu spawalniczego; uchwyt spawalniczy jest wyposażony w mechanizm mikroregulacji i dwuosiowe urządzenie do regulacji kąta, które może regulować różne kąty spawania; podnoszenie palnika spawalniczego jest kontrolowane przez silnik, silnik krokowy napędza uchwyt spawalniczy do kołysania; urządzenie do uzupełniania konika przejmuje kontrolę ciśnienia powietrza. Głowica maszyny wykorzystuje trzy uchwyty zaciskowe pazurów. Urządzenie może być obsługiwane automatycznie, ręcznie i półautomatycznie;

3) Sprzęt przyjmuje system sterowania z programowalnym sterownikiem (PLC) w celu realizacji automatycznej produkcji procesu.

Główne cechy:

1) Proces spawania: przyjmuje się spawanie CO2, przedmiot obrabiany jest obracany, a uchwyt spawalniczy jest oscylowany i spawanie wielowarstwowe.

2) Moc spawania: zasilanie spawalnicze za pomocą spawarki w osłonie gazu plus podajnik drutu.

3) Wymagania dotyczące pozycji spawania: mocowanie w pozycji poziomej, obsługa.

4) Specjalna konstrukcja maszyny: spawarka wykonana jest ze stali węglowej, która jest solidna i stabilna. Aktywny mechanizm i konik ciśnieniowy są ustawione na obu końcach urządzenia. Głowica jest nieruchoma, a konik jest regulowany.

5) Aktywna głowica maszyny: Obrót przedmiotu obrabianego jest napędzany przez silnik o zmiennej częstotliwości + reduktor + mocowanie trzyszczękowe. Ruch jest stabilny i bezstopniowa regulacja prędkości; cały konik jest prowadzony przez szyny (mieszczące przedmioty o różnych długościach).

6) Konik: górna część ciasnej części przyjmuje końcówkę ciśnieniową.

7) Mechanizm ruchomy palnika spawalniczego: przyjmuje ciśnienie powietrza w celu kontrolowania podnoszenia palnika. Uchwyt spawalniczy wychylany silnikiem ma automatyczną odległość podnoszenia między warstwami. Rozmiar lewego i prawego wychylenia palnika spawalniczego można regulować, który można ustawić zgodnie z potrzebami produkcyjnymi.

8) Mechanizm wspornika: Gdy średnica przedmiotu obrabianego jest różna poprzez regulację otwarcia ramy rolki, środek jest nadal zgodny ze środkiem obrotu.

9) Drzwi ochronne i skrzynia: ruchome drzwi przesuwne są dostarczane z przodu, wyposażone w szybę ochronną do spawania, aby obserwować warunki spawania i zapobiegać promieniowaniu ochronnemu przed łukiem i uszkodzeniu przez rozprysk ciała ludzkiego, zintegrowane z drzwiami, urządzenie wygląda pięknie.

10) System kontroli ciśnienia powietrza: teleskopowa górna końcówka, konstrukcja systemu jest zgodna z normami krajowymi.

11) Elektryczny układ sterowania: Sterownik programowalny (PLC) służy jako główna jednostka sterująca, a punkt wyjściowy jest chroniony przez przekaźnik pośredni. Chiński ekran dotykowy jest używany jako interfejs okna dialogowego regulacji parametrów. Ekran dotykowy może ustawić napięcie i prąd spawania każdej warstwy. Ustaw prędkość spawania i prędkość obrotu każdej warstwy, z funkcją automatycznego podnoszenia palnika, funkcjami ręcznymi i automatycznymi.

12) Dostosowanie pełnej cyfrowej specyfikacji spawania można wykonać na konsoli, ustawienie można wdrożyć, prędkość spawania można regulować bezstopniowo, wyświetlacz numeryczny, ustawienie liczby pierścieni spawalniczych.

13) Oddzielnie skonfigurowane elektryczne szafy sterownicze i skrzynki operacyjne, użyj standardowych łańcuchów zbiorników kablowych do poprowadzenia kabli, przewodów powietrznych itp.

14) Urządzenie zabezpieczające: jeśli urządzenie jest nienormalne, urządzenie automatycznie zatrzymuje się i pozostaje nieruchome, a połączenie zostaje wznowione.

15) Kolor urządzenia: farba jest niebieska, jabłkowo-zielona lub kolor określony przez użytkownika (użytkownik musi dostarczyć standardową kartę kolorów).

Główna konfiguracja:

Zdjęcia spawanego przedmiotu:
