Automatyczna maszyna do składania żeber, maszyna do produkcji słonecznego podgrzewacza wody

Automatyczna maszyna do składania żeber, maszyna do produkcji słonecznego podgrzewacza wody

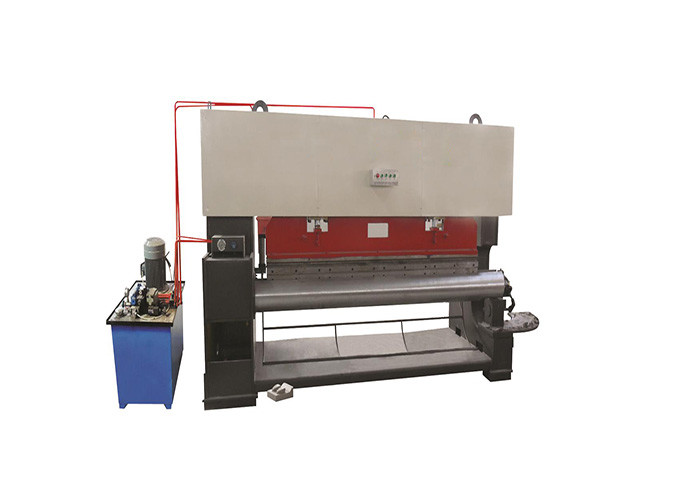

1. Automatyczna maszyna do karbowania rur wewnętrznych lufy L2000mm
Opis produktu:
Urządzenie służy głównie do złożenia żebra wzmacniającego po obu stronach otworu rurki próżniowej słonecznego podgrzewacza wody i umieszczenia otworu rurki próżniowej na płaszczyźnie, co zwiększa wytrzymałość otworu rurki próżniowej o 2-3 punkty, oraz Osiąga również otwór rury nie odkształcony podczas pracy, jest energia słoneczna Jednym z niezbędnych urządzeń dla przemysłu produkcji podgrzewaczy wody.

Parametr techniczny:

Cechy:
1) Urządzenie jest przyspawane do blachy stalowej i innych profili stalowych.
2) Sprzęt wykorzystuje sprężone powietrze do podnoszenia i opuszczania cylindra jako górnej i dolnej mocy sprężania.
3) Urządzenie przyjmuje proste urządzenie blokujące, poprzez podnoszenie i opuszczanie cylindra, cylinder jest mocno przymocowany do pozycji roboczej podczas pracy, a obrabiany przedmiot jest wyciągany po zakończeniu urządzenia blokującego.
4) Podczas używania włóż przedni koniec cylindra do szczeliny pozycjonującej, a następnie naciśnij przycisk podnoszenia i opuszczania cylindra, aby nacisnąć cylinder i szynę prowadzącą żeberka, uruchom zasilanie silnika, przesuń rolkę dociskową i przesunąć maszynę żebrową od tyłu do tyłu, aby dosięgnąć żebra. Jeden cel do formowania.

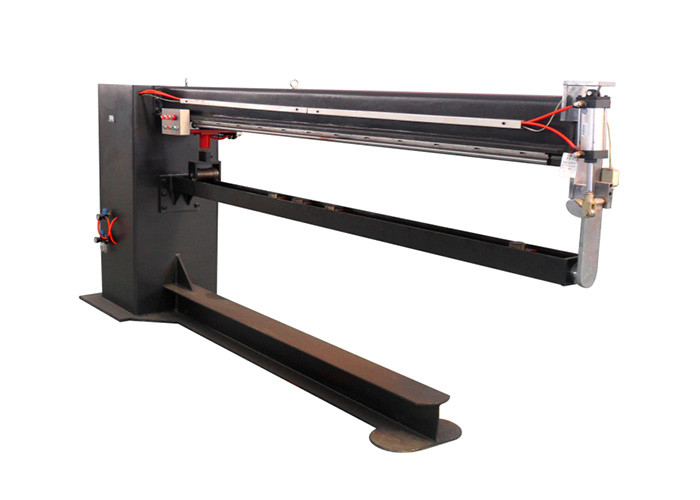

2. L2000mm Automatyczna maszyna do nacinania prętów zewnętrznych
Warunki pracy:

Parametry techniczne i wymagania:
1) Napięcie znamionowe: 380 V AC 50 Hz
2) Moc znamionowa: 1,5 kVA
3) Wysokość / szerokość składania: zgodnie z wymaganiami klienta, jeśli nie ma specjalnych wymagań, można wykonać zgodnie z konwencjonalnymi wymaganiami.
4) Ciśnienie sprężonego powietrza: 0,25 mMpa ~ 0,6 mMpa
5) Część elektryczna okresu gwarancji wynosi jeden rok.
6) Urządzenie może zagęścić zbiornik wody, który został wyboczony i uformowany jednorazowo. Prędkość robocza jest duża, a szew zbiornika wody jest prosty i szybki, a wygląd jest piękny. Jest to idealne urządzenie z płaską szyjką do różnych pojemników z cienkimi płytkami.

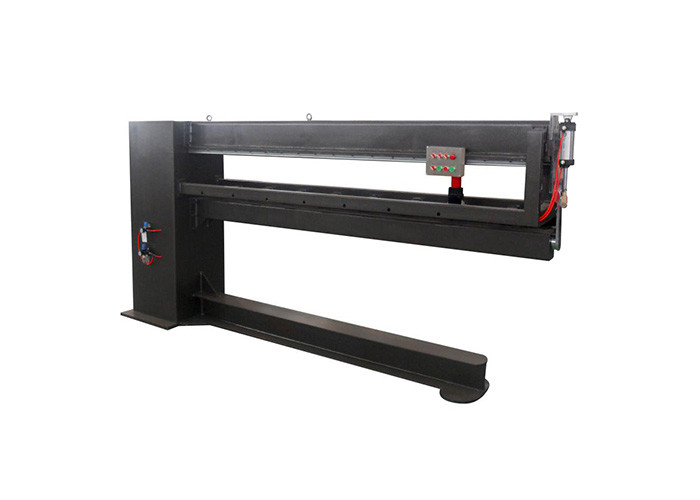

3. L2000mm Automatyczna maszyna do postarzania F.
Zakres zastosowania:
Sprzęt nadaje się do blachy perłowej, ocynkowanej aluminium, stali nierdzewnej, płyty fluorotytanowej i innych materiałów. Nadaje się do składania i prasowania w zakresie L2000 mm, a grubość przedmiotu obrabianego wynosi 0,4-1 mm. Średnica cylindra wynosi od 100 do 500 mm.

Metody i standardy wytwarzania:
1) Forma wykonana jest z węglowej stali narzędziowej i przetwarzana przez wykańczające frezowanie i szlifowanie. Obróbka cieplna powierzchni.
2) Kadłub wykonany jest z wysokiej jakości spawania blachy stalowej Q235, materiały są znakomite, aby zapewnić sztywność kadłuba, poziom małych odkształceń.
3) Wspornik wykonany jest ze stali 45, a duża tokarka i zewnętrzna szlifierka są używane do obróbki zewnętrznego koła. Frezowanie szczelin z dużym frezowaniem bramowym. Po obróbce cieplnej, tłoczeniu na zimno, chromowaniu i innym przetwarzaniu. Dobra sztywność, wysoka twardość powierzchni, odporność na zużycie i odporność na rdzę.
4) Wspornik pneumatyczny wspornikowy, system jest w porządku, dokładne pozycjonowanie. Może wytrzymać nacisk wspornika.
5) Ramię równoważące jest wykonane ze stali 45, a zewnętrzny okrąg obrabia duża tokarka. Ramię zgarniające jest precyzyjne, zapewniając synchronizację siłownika w górę i w dół.
6) Inne części są oparte na standardach produkcji sprzętu krajowego i przetwarzane w wielu procesach. Szczegółowe standardy oparte są na standardach wewnętrznych.

Metody i standardy akceptacji:
Prędkość robocza sprzętu wynosi 15 razy / minutę, każda beczka potrzebuje 4 razy, aby ukończyć proces (w tym wyrzynarkę), ręczne ładowanie i rozładowywanie, wysoka wydajność pracy, piękny wygląd i stabilna wydajność. Jest to idealna składana krawędź do wszelkiego rodzaju cienkich pojemników beczkowych. Zintegrowane wyposażenie wciskane.

Szkic roboczy:

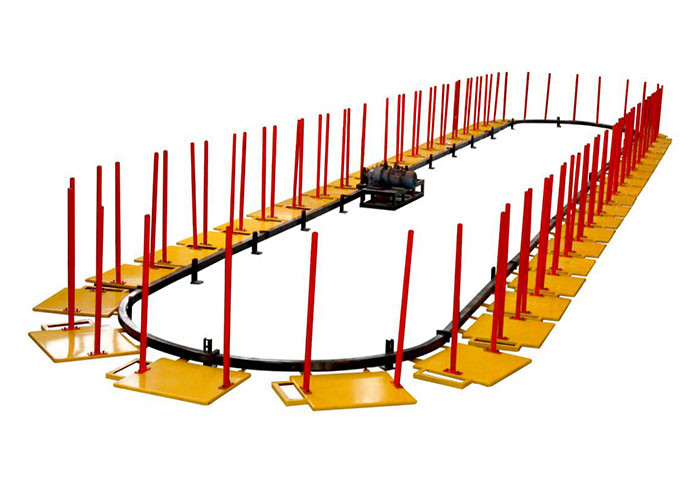

4. Linia piankowa w kształcie litery U.
Opis produktu:
Linia produkcyjna to pozioma linia produkcyjna z obiegową pianą solarną z 18-36 stacjami (stacja do ustalenia). Przyjmuje typ samochodu w kształcie litery U i jest napędzany przez reduktor silnika. Linia produkcyjna składa się głównie z ręcznego zaciskania, ręcznego zapychania, jazdy cyklicznej, (zamykania zacisku), ręcznego ładowania, cyklu ogrzewania i utwardzania, ręcznego cięcia i spieniania. Linia produkcyjna może być poddawana cyklicznym zmianom, może również pracować krok po kroku, ma cechy zwartej struktury, prostej obsługi, stabilnej transmisji i wysokiej wydajności produkcyjnej, i jest szeroko stosowana w produkcji spieniania masy słonecznej.

Parametry techniczne:
1) Formularz wypełnienia: ręczne ładowanie pionowe
2) Medium wypełniające: POL + ISO (CFC11 lub HCFC141b)
3) Czas pracy linii produkcyjnej: około 60 sekund (w zależności od poziomu biegłości pracownika)
4) Liczba stacji: 18–36
5) Pojemność gazu: 1/2 "(0,5 MPa)
6) Temperatura pieca: 50 ° C ± 10 ° C
7) Pojemność: około 50 kW (380 V, 50 Hz)
8) Czas utwardzania: ≥ 20 min
9) Programowanie elektryczne jest w pełni importowane.
10) Część elektryczna okresu gwarancji wynosi jeden rok.
