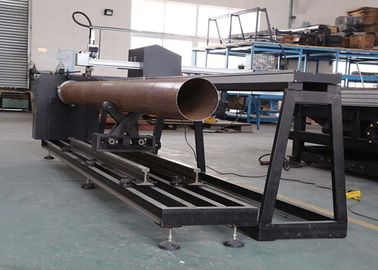

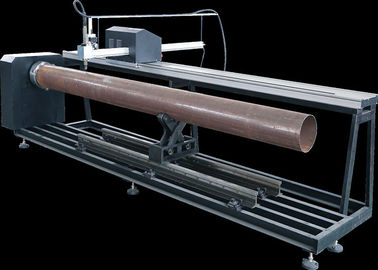

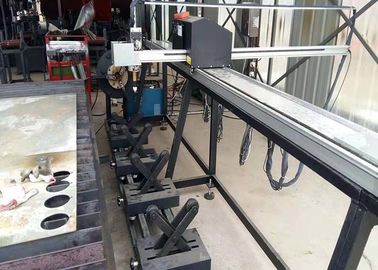

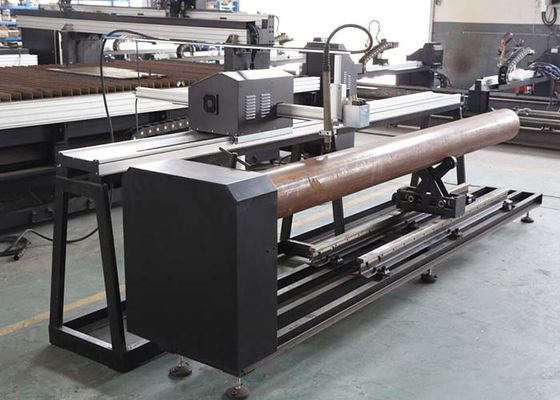

3-osiowa przecinająca się plazma CNC maszyna do cięcia rur z płomieniem z zaawansowanym programem technicznym

3-osiowa przecinająca się plazma CNC maszyna do cięcia rur z płomieniem z zaawansowanym programem technicznym

Instrukcje:

1. Dotyczy głównie cięcia termicznego przecinających się i górnych części różnych systemów rurowych.
2. Materiały obrabianego przedmiotu: stal niskowęglowa (Uwaga: rury miedzioniklowe i rura ze stali nierdzewnej powinny być cięte plazmowo.
3. Potrafi ciąć zwykłe stale (CNC maszyny do cięcia płomieniem / plazmą) i realizować absolutne cięcie stali płomieniowej / plazmowej. Przecinarki CNC przecinające rury mogą realizować różne funkcje.

Parametry osi:

Środowisko pracy:
Temperatura: -5 ~ 40 ℃;
Wilgotność: ≤90%;
Zasilanie: 220 V ± 10% 50 Hz

Funkcje produktów:

1) Wersja standardowa umożliwia nie tylko cięcie płomieniem i plazmą, ale także cięcie rur i blachy stalowej.

2) Dzięki zastosowaniu 3-fazowej wysokoprądowej technologii krokowego napędu prądu przemiennego silniki uzyskują większą moc, ale mniej zuy.

3) Potrafi wykonać ciekawe wycinanie otworów na rury w różnych kierunkach i różnych średnicach.

4) Potrafi przeciąć skośny odcinek rury.

5) Potrafi przeciąć odgałęzienie przecinające gniazdo końcowe rury głównej.

6) Może wyciąć kwadratowy i szczelinowy otwór i wszystkie kształty na rurze.

7) Może odciąć rurę.

8) Potrafi ciąć podwójne końce gnące do gięcia rur po spawaniu.

Tryby transmisji i cięcia:
Transmisja stali do cięcia CNC: konstrukcja typu uchwyt
Tryb cięcia: cięcie plazmowe
Tryb THC: ruch elektryczny

Główne części maszyn:

Główne wymagania dotyczące precyzji:
Przedmiot obrabiany powinien być zgodny z normami krajowymi. Dokładność pozycjonowania długości roboczej: 0,2 mm / 2000 mm; Dokładność pozycjonowania szyny zbiorczej: ≤ ± 0,5 mm; Tolerancja odstępu między głowicami rur: ≤ ± 0,5 mm.

1) Obrotowy ruch napędowy
Układ napędowy: Napęd pomocniczy precyzyjnej skrzyni biegów i przekładni.
Prędkość obrotowa: 0,1-25 r / min
Precyzja odbudowy: ± 0,3 mm

2) Ruchy wózka z pochodnią
System jazdy: precyzyjna skrzynia biegów (wyprodukowana w domu); Przekładnia i tor.
Skuteczna trasa: Taki sam jak L1
Dokładność uzupełnienia: ± 0,2 mm

Elementy robocze:

Urządzenia bezpieczeństwa:

Zabezpieczenie przed kolizją i wyłącznik krańcowy.

Ogranicz urządzenie blokujące się w oprogramowaniu.
Wyłącznik awaryjny w skrzynce sterowniczej.

Pakiet:
