Przesuwny uchwyt do zginania rur HB do automatycznego spawania rur

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	Metalwork
Orzecznictwo:	CE, ISO, CCC
Numer modelu:	Seria HB

Zapłata:

Minimalne zamówienie:	1 zestaw
Cena:	Negotiable
Szczegóły pakowania:	Mainframe naga w pojemniku, elektryczna skrzynka kontrolna w skrzyniach ze sklejki
Czas dostawy:	30 dni
Zasady płatności:	L/C, T/T
Możliwość Supply:	100 zestawów miesięcznie

Kontakt

Szczegółowy opis produktu

Waga:	100 kg-50000 kg	Operacja sposobem:	Remote Hand Cotrol
Sposób ustawienia:	Kontrola częstotliwości	Wywrócenie kąta stołu:	0 ~ 90 °
Średnica stołu:	400-4000 mm	Funkcja:	Automatyczne przechylanie
High Light:	spawarki do rurociągów , urządzenia do spawania rurociągów

HB Pochylny pozycjoner spawalniczy

Pozycjoner spawalniczy obejmuje różne typy i zwykle jest połączony z automatycznym systemem spawalniczym, takim jak manipulator i spawarka. Wirowanie i przewracanie stołu roboczego umożliwia spawanie i montaż w odpowiedniej pozycji. W połączeniu z innymi urządzeniami spawalniczymi można je przekształcić w półautomatyczne lub całkowicie automatyczne urządzenie spawalnicze. Wirowanie stołu roboczego może wykorzystywać wahania prędkości elektromagnetycznej lub sterowanie częstotliwością.

Ze względu na mimośrodowość i grawitację lepiej wybrać większy typ dla długich przedmiotów obrabianych lub o zbyt dużym odchyleniu środka ciężkości. Kształt i waga przedmiotów obrabianych, proces i metoda pracy są zapewnione d, nasza firma dostarczy szybki system twój odniesienie.

Cechy:

Obejmuje lekki i wytrzymały typ, typ L, typ głowy i ogona, typ 2osiowy, stół obrotowy itp.

Może realizować obrót o 360 ° i przechylenie w zakresie 0 ° -90 ° / 120 ° i może być używany z spawaniem.

Przyjmuje przemiennik częstotliwości, aby kontrolować prędkość obrotową, aby zapewnić płynne obracanie.

Różne możliwości załadunku od 100 kg do 50 ton.

Ograniczony przełącznik i zdalny sterownik, aby zapewnić dokładność pozycjonowania i bezpieczeństwo.

Części elektryczne ABB, Schneider lub Siemens przyjęte w naszej maszynie.

Dostosowane lub niestandardowe dostępne dla specjalnych wymagań klienta .

Parametry techniczne:

Model		HB1	HB6	HB12	HB20	HB30	HB50	HB80	HB100	HB150	HB200	HB300	HB500
Znamionowe obciążenie kg		100	600	1200	2000	3000	5000	8000	10000	15000	20000	30000	50000
Obroty prędkości obrotowej		0,1-1	0,1-1.1	0,1-1	0,09-0,9	0,08-0,8	0,07-0,7	0,06-0,6	0,06-0,6	0,05-0,5	0,05-0,5	0,04-0,4	0,04-0,4
Prędkość obrotowa przechyłu		2	0,8	0,5	0.4	0.3	0,2	0.14	0.14	0.14	0.14	0.10	0.10
Stół roboczy dia. mm		φ400	φ800	φ 1000	φ 1200	1400	1600	φ 2000	φ 2000	2200	φ2500	φ 3000	φ 4000
Max.centryczność odległość mm		100	150	200	250	250	250	200	200	200	200	200	200
Maksymalna odległość środka ciężkości mm		150	250	250	300	400	400	400	400	500	630	630	800
Kąt pochylenia stołu roboczego °		0-120	0-120	0-120	0-120	0-120	0-120	0-120	0-120	0-120	0-120	0-120	0-120
Obrotowa moc silnika kW		0,06	0,37	0,75	1.1	1.5	1.5	2.2	3	3	4	4	5.5
Moc silnika przechylania kW		0,18	0,55	1.1	1.5	2.2	3	4	4	5.5	7.5	7.5	11
Revolve dia. Przy 90 ° mm		≤600	≤1500	≤1500	≤2000	≤2300	≤ 2800	≤3200	≤3200	≤3400	≤3400	≤ 4200	≤5700
Wymiar	L mm	740	1300	1500	1700	2046	2400	2900	2900	3525	3675	4200	5600
	H mm	420	900	1000	1200	1400	1860	1970	1970	2252	2270	2700	3600
	B mm	527	1000	1200	1200	1680	1730	2260	2260	2270	2750	3300	4400
Waga urządzenia kg		70	700	1000	2000	3350	4300	8000	8200	14000	17000	20000	27000
Sposób regulacji prędkości		Szybkość powrotu to VFD (COMMON BREAK MOTOR)
Sposób regulacji prędkości		Prędkość przechylania jest stała (zwykły silnik hamulcowy)

Podanie:

1. Zbiorniki ciśnieniowe
2. Przemysł wytwórczy rur
3. Wytwarzanie energii wiatru
4. Wytwarzanie zbiorników chemicznych i paliwowych
5. Każda ciężka praca cylindryczna

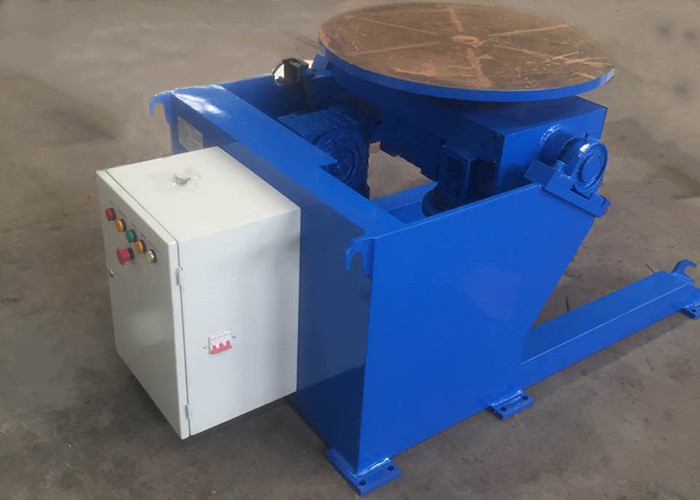

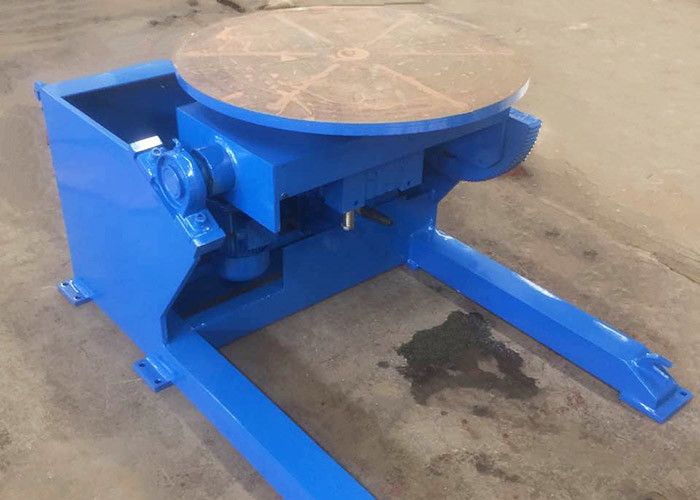

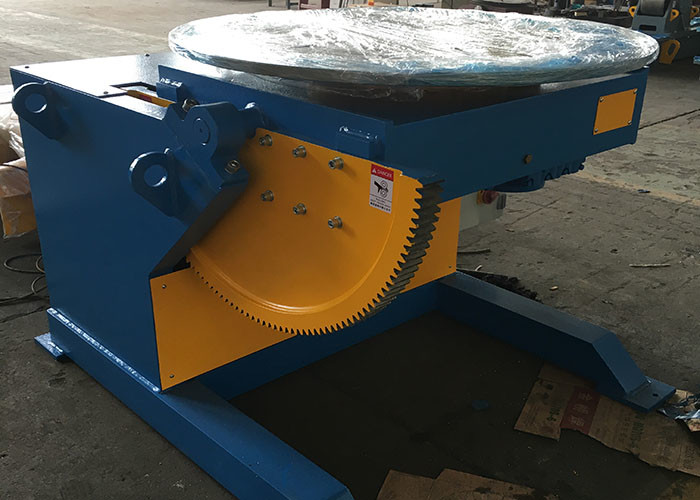

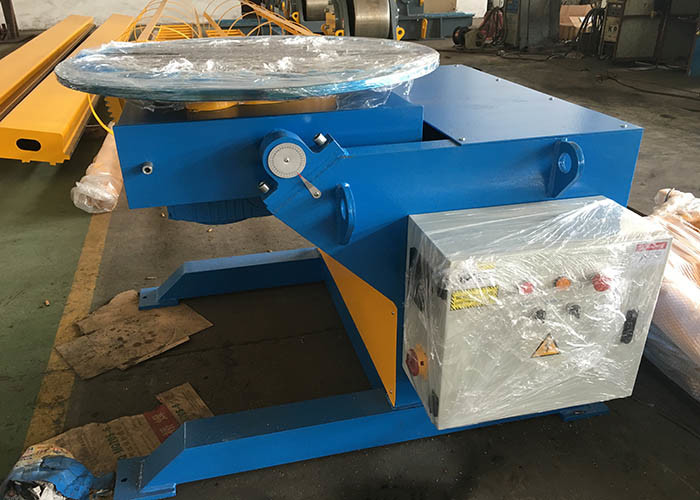

Wyświetlanie produktu:
